SN74HC540NSR

SN74HC540NSR

TI(德州仪器) 主动器件

八路缓冲器和线路驱动器，三态OUTOUTS OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTOUTS

缓冲器，反向 1 元件 8 位每元件 三态 Output 20-SO


立创商城:
SN74HC540NSR


得捷:
IC BUFFER INVERT 6V 20SO


德州仪器TI:
8-ch, 2-V to 6-V inverters with 3-state outputs


贸泽:
Buffers & Line Drivers Octal Buff/Line Drvr W/3-State Otpt


艾睿:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOP T/R


安富利:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOP T/R


Chip1Stop:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOP T/R


力源芯城:
八位三态反相输出总线缓冲器


SN74HC540NSR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

通道数 8

位数 8

传送延迟时间 21.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOP-20

外形尺寸

长度 12.6 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74HC540NSR引脚图与封装图

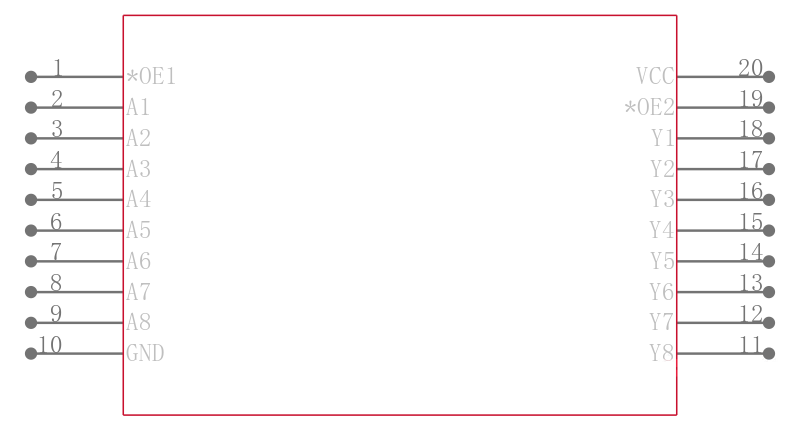

SN74HC540NSR引脚图

SN74HC540NSR引脚图

SN74HC540NSR封装图

SN74HC540NSR封装图

SN74HC540NSR封装焊盘图

SN74HC540NSR封装焊盘图

在线购买SN74HC540NSR
型号 制造商 描述 购买
SN74HC540NSR TI 德州仪器 八路缓冲器和线路驱动器，三态OUTOUTS OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTOUTS 搜索库存
替代型号SN74HC540NSR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74HC540NSR

品牌： TI 德州仪器

封装： 20SOP 2V to 6V 20Pin

当前型号

八路缓冲器和线路驱动器，三态OUTOUTS OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTOUTS

当前型号

型号： SN74HC540NSRG4

品牌： 德州仪器

封装： 20-SOIC 2V to 6V 20Pin

类似代替

Buffer/Line Driver 8CH Inverting 3-ST CMOS 20Pin SOP T/R

SN74HC540NSR和SN74HC540NSRG4的区别

型号： SN74HC540NSRE4

品牌： 德州仪器

封装： 2V to 6V 20Pin

类似代替

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

SN74HC540NSR和SN74HC540NSRE4的区别
