SN74S240DW

SN74S240DW

TI(德州仪器) 主动器件

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

Buffer, Inverting 2 Element 4 Bit per Element 3-State Output 20-SOIC


立创商城:
SN74S240DW


得捷:
IC BUFFER INVERT 5.25V 20SOIC


贸泽:
缓冲器和线路驱动器 Octal


艾睿:
Buffer/Line Driver 8-CH Inverting 3-ST Bipolar 20-Pin SOIC Tube


安富利:
Buffer/Line Driver 8-CH Inverting 3-ST Bipolar 20-Pin SOIC Tube


Chip1Stop:
Buffer/Line Driver 8-CH Inverting 3-ST Bipolar 20-Pin SOIC Tube


力源芯城:
八位缓冲/驱动器三态反向输出


DeviceMart:
IC INVERTER DUAL 4-INPUT 20SOIC


SN74S240DW中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 8

电路数 2

位数 6

传送延迟时间 7.00 ns

电压波节 5.00 V

静态电流 100 mA

输出电流驱动 -234 µA

输入数 4

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74S240DW引脚图与封装图

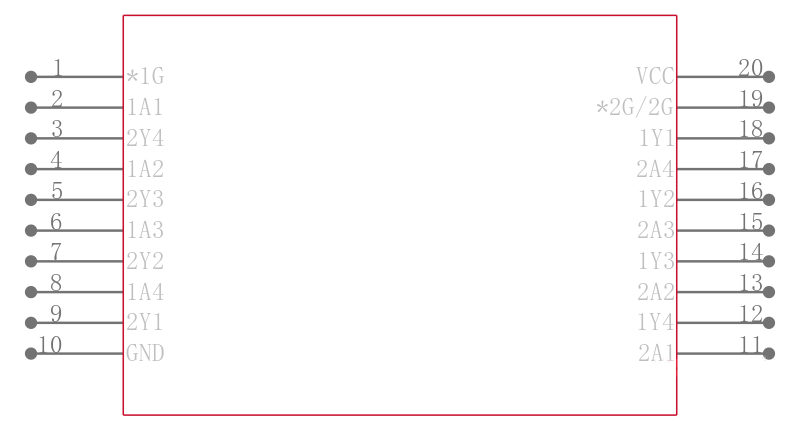

SN74S240DW引脚图

SN74S240DW引脚图

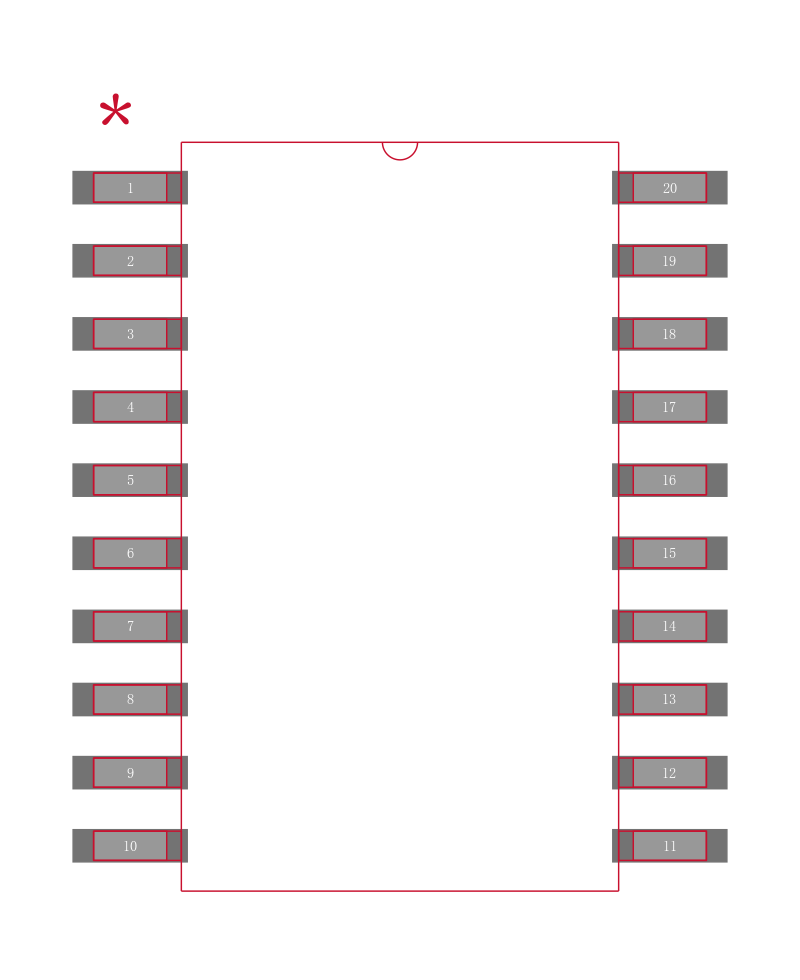

SN74S240DW封装图

SN74S240DW封装图

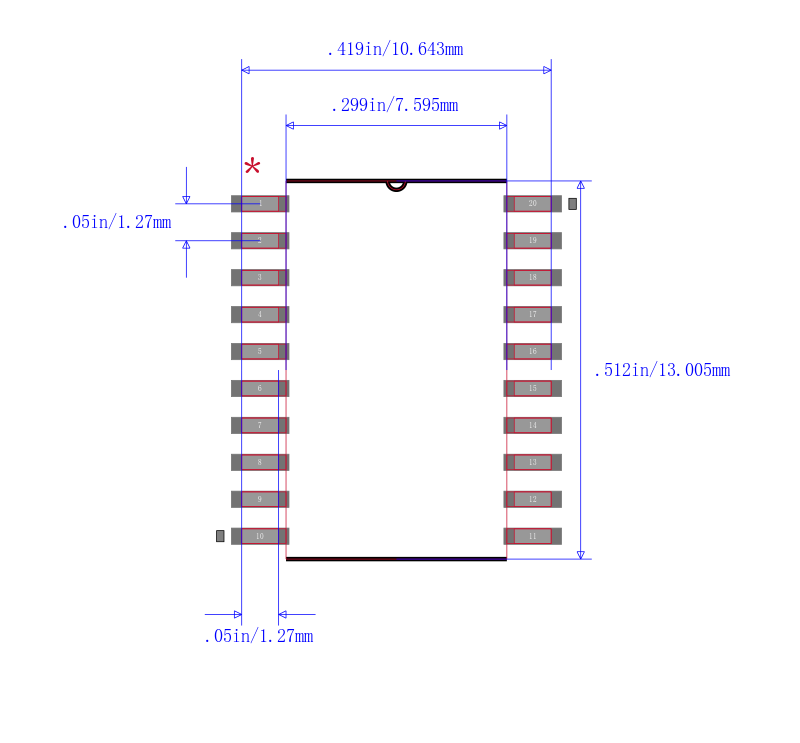

SN74S240DW封装焊盘图

SN74S240DW封装焊盘图

在线购买SN74S240DW
型号 制造商 描述 购买
SN74S240DW TI 德州仪器 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS 搜索库存
替代型号SN74S240DW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74S240DW

品牌: TI 德州仪器

封装: SOIC-20 4.75V to 5.25V 20Pin

当前型号

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

当前型号

型号: SN74S240DWR

品牌: 德州仪器

封装: 20SOIC 4.75V to 5.25V 20Pin

完全替代

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

SN74S240DW和SN74S240DWR的区别

型号: SN74S240DWG4

品牌: 德州仪器

封装: SOIC 4.75V to 5.25V 20Pin

完全替代

八路缓冲器和线路驱动器 20-SOIC 0 to 70

SN74S240DW和SN74S240DWG4的区别

型号: SN74S240N3

品牌: 德州仪器

封装: PDIP 4.75V to 5.25V 20Pin

完全替代

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

SN74S240DW和SN74S240N3的区别
