SN74ALS1034N

SN74ALS1034N

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  SN74ALS1034N  驱动器, 六路, 非反相, 4.5V至5.5V, DIP-14

description

These devices contain six independent noninverting drivers. They perform the Boolean function Y = A.

The SN54ALS1034 and SN54AS1034A are characterized for operation over the full military temperature range of −55°C to 125°C. The SN74ALS1034 and SN74AS1034A are characterized for operation from 0°C to 70°C.

• ′AS1034A Offer High Capacitive-Drive Capability

• Noninverting Drivers

• Package Options Include Plastic

   Small-Outline D Packages, Ceramic Chip

   Carriers FK, and Standard Plastic N and Ceramic J 300-mil DIPs

SN74ALS1034N中文资料参数规格
技术参数

数字逻辑电平 TTL

电源电压DC 4.50V ~ 5.50V

输出接口数 6

供电电流 100 µA

电路数 6

通道数 5

针脚数 14

位数 6

传送延迟时间 8.00 ns

电压波节 5.00 V

逻辑门个数 6

输出电流驱动 -625 µA

输入数 6

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.05 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74ALS1034N引脚图与封装图
SN74ALS1034N引脚图

SN74ALS1034N引脚图

SN74ALS1034N封装图

SN74ALS1034N封装图

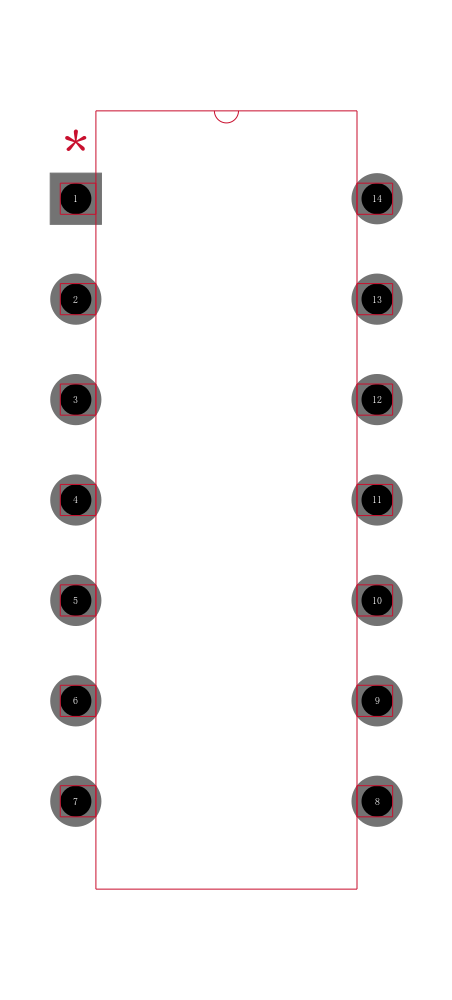

SN74ALS1034N封装焊盘图

SN74ALS1034N封装焊盘图
