SN74LS165ADRG4
TI
德州仪器
主动器件
SN74LS165ADRG4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 1
电路数 1
位数 8
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 9
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 9.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS165ADRG4引脚图与封装图

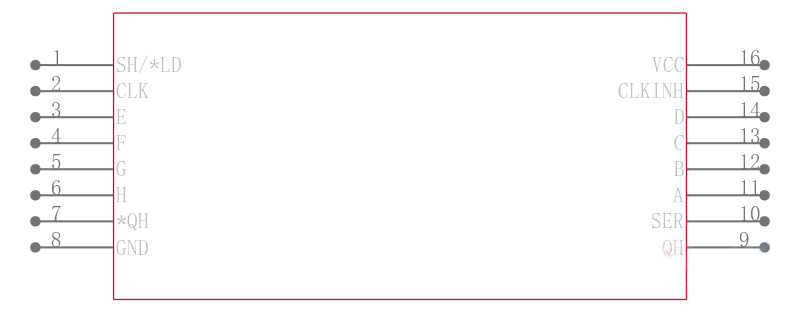

SN74LS165ADRG4引脚图
SN74LS165ADRG4封装图
SN74LS165ADRG4封装焊盘图
在线购买SN74LS165ADRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS165ADRG4 | TI 德州仪器 | 并联负载8位移位寄存器 PARALLEL-LOAD-8-BIT SHIFT REGISTERS | 搜索库存 |
替代型号SN74LS165ADRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS165ADRG4 品牌： TI 德州仪器 封装： 16-SOIC 4.75V to 5.25V 16Pin | 当前型号 | 并联负载8位移位寄存器 PARALLEL-LOAD-8-BIT SHIFT REGISTERS | 当前型号 |
| 型号： SN74LS165ADE4 品牌： 德州仪器 封装： 16-SOIC 4.75V to 5.25V 16Pin | 完全替代 | 并联负载8位移位寄存器 PARALLEL-LOAD-8-BIT SHIFT REGISTERS | SN74LS165ADRG4和SN74LS165ADE4的区别 |
| 型号： SN74LS165ADG4 品牌： 德州仪器 封装： 16-SOIC 4.75V to 5.25V 16Pin | 完全替代 | 并联负载8位移位寄存器 PARALLEL-LOAD-8-BIT SHIFT REGISTERS | SN74LS165ADRG4和SN74LS165ADG4的区别 |
| 型号： SN74LS165ADRE4 品牌： 德州仪器 封装： SOIC 4.75V to 5.25V 16Pin | 完全替代 | 并联负载8位移位寄存器 PARALLEL-LOAD-8-BIT SHIFT REGISTERS | SN74LS165ADRG4和SN74LS165ADRE4的区别 |
