SN74LVC1G98DBVR

SN74LVC1G98DBVR

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN74LVC1G98DBVR  多功能逻辑门, LVC系列, 3输入, 1.65V至5.5V, SOT-23-6

可配置多功能 可配置 电路 3 输入 SOT-23-6


得捷:
IC CONFIG MULT-FUNC GATE SOT23-6


立创商城:
可配置多功能


德州仪器TI:
Configurable Multiple-Function Gate


贸泽:
Logic Gates Cnfgrble Mult Function Gate


e络盟:
多功能逻辑门, 3输入, 1.65V至5.5V, SOT-23-6


艾睿:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


安富利:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


Chip1Stop:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


Verical:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


Newark:
# TEXAS INSTRUMENTS  SN74LVC1G98DBVR  Multi-Function Logic Gate, 3 Input, 1.65 V to 5.5 V, SOT-23-6


力源芯城:
可配置的多重功能门


SN74LVC1G98DBVR中文资料参数规格
技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

输出电流 32 A

电路数 1

针脚数 6

位数 1

传送延迟时间 5.10 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-23-6

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74LVC1G98DBVR引脚图与封装图

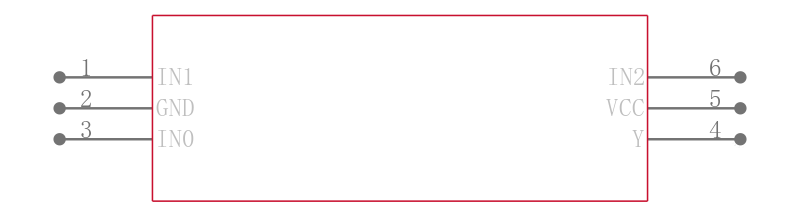

SN74LVC1G98DBVR引脚图

SN74LVC1G98DBVR引脚图

SN74LVC1G98DBVR封装图

SN74LVC1G98DBVR封装图

SN74LVC1G98DBVR封装焊盘图

SN74LVC1G98DBVR封装焊盘图

在线购买SN74LVC1G98DBVR
型号 制造商 描述 购买
SN74LVC1G98DBVR TI 德州仪器 TEXAS INSTRUMENTS  SN74LVC1G98DBVR  多功能逻辑门, LVC系列, 3输入, 1.65V至5.5V, SOT-23-6 搜索库存
替代型号SN74LVC1G98DBVR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74LVC1G98DBVR

品牌: TI 德州仪器

封装: SOT-23-6 1.65V to 5.5V 6Pin

当前型号

TEXAS INSTRUMENTS  SN74LVC1G98DBVR  多功能逻辑门, LVC系列, 3输入, 1.65V至5.5V, SOT-23-6

当前型号

型号: SN74LVC1G98DBVT

品牌: 德州仪器

封装: SOT-23 1.65V to 5.5V 6Pin

完全替代

TEXAS INSTRUMENTS  SN74LVC1G98DBVT  可配置多功能门, 1.65 V至5.5 V, SOT-23-6

SN74LVC1G98DBVR和SN74LVC1G98DBVT的区别

型号: SN74LVC1G98DBVRG4

品牌: 德州仪器

封装: SOT-23-6 1.65V to 5.5V

类似代替

可配置多函数栅 CONFIGURABLE MULTIPLE-FUNCTION GATE

SN74LVC1G98DBVR和SN74LVC1G98DBVRG4的区别

型号: SN74LVC1G98DBVTG4

品牌: 德州仪器

封装: SOT-23-6 1.65V to 5.5V

类似代替

可配置多函数栅 CONFIGURABLE MULTIPLE-FUNCTION GATE

SN74LVC1G98DBVR和SN74LVC1G98DBVTG4的区别
