SN74LVC1G32DCKJ

TI(德州仪器) 电子元器件分类

OR Gate 1Element 2IN CMOS 5Pin SC-70 T/R

OR Gate IC 1 Channel SC-70-5

得捷:
IC GATE OR 1CH 2-INP SC70-5

贸泽:
Logic Gates Sgl 2-Inp Pos-OR Gate

艾睿:
OR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R

Win Source:
IC GATE OR 1CH 2-INP SC70-5 / OR Gate IC 1 Channel SC-70-5

SN74LVC1G32DCKJ中文资料参数规格

技术参数

电路数 1

逻辑门个数 1

输出电流驱动 24.0 mA

输入数 2

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LVC1G32DCKJ引脚图与封装图

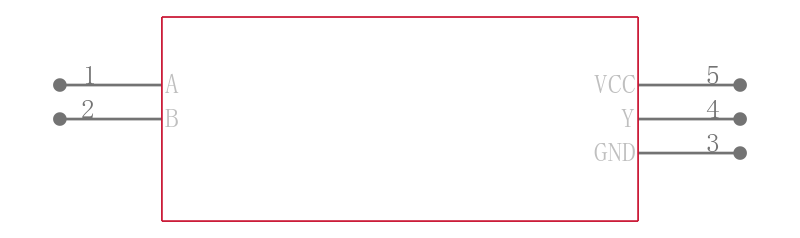

SN74LVC1G32DCKJ引脚图

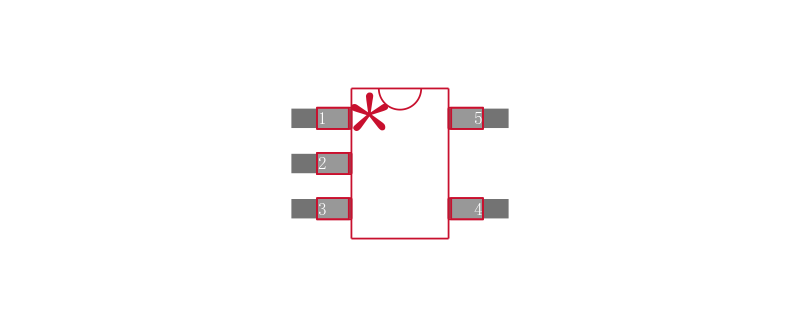

SN74LVC1G32DCKJ封装图

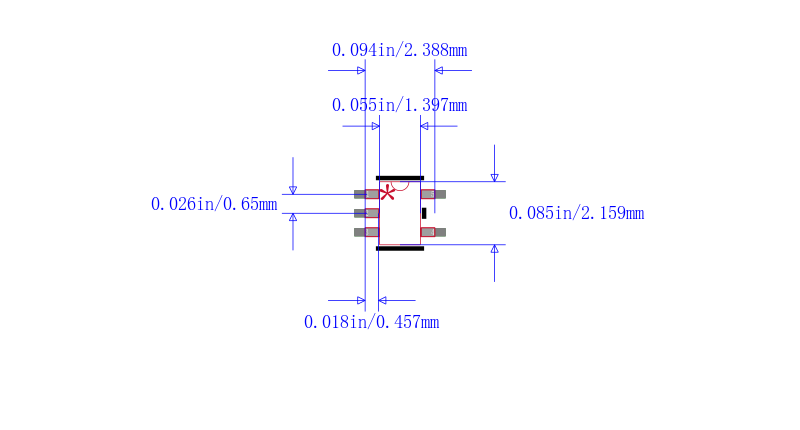

SN74LVC1G32DCKJ封装焊盘图

在线购买SN74LVC1G32DCKJ

型号	制造商	描述	购买
SN74LVC1G32DCKJ	TI 德州仪器	OR Gate 1Element 2IN CMOS 5Pin SC-70 T/R	搜索库存

替代型号SN74LVC1G32DCKJ

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74LVC1G32DCKJ 品牌： TI 德州仪器封装： 5-TSSOP	当前型号	OR Gate 1Element 2IN CMOS 5Pin SC-70 T/R	当前型号
型号： SN74LVC1G32DCKR 品牌：德州仪器封装： SC-70 1.65V to 5.5V 5Pin	类似代替	TEXAS INSTRUMENTS SN74LVC1G32DCKR 或门, LVC系列, 1门, 2输入, 32 mA, 1.65V至5.5V, SC-70-5	SN74LVC1G32DCKJ和SN74LVC1G32DCKR的区别
型号： SN74LVC1G32DCKT 品牌：德州仪器封装： SOT23 1.65V to 5.5V 5Pin	类似代替	TEXAS INSTRUMENTS SN74LVC1G32DCKT 或门, LVC系列, 1门, 2输入, 32 mA, 1.65V至5.5V, SC-70-5	SN74LVC1G32DCKJ和SN74LVC1G32DCKT的区别
型号： SN74LVC1G32MDCKREP 品牌：德州仪器封装： SC-70 1.65V to 5.5V 5Pin	类似代替	TEXAS INSTRUMENTS SN74LVC1G32MDCKREP 或门, LVC系列, 2输入, 1门, 1.65V至5.5V, SC-70-5	SN74LVC1G32DCKJ和SN74LVC1G32MDCKREP的区别
