SN74S00NSRG4
TI(德州仪器)
主动器件
SN74S00NSRG4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出电流 16.0 mA
电路数 4
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -50.0 µA
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74S00NSRG4引脚图与封装图

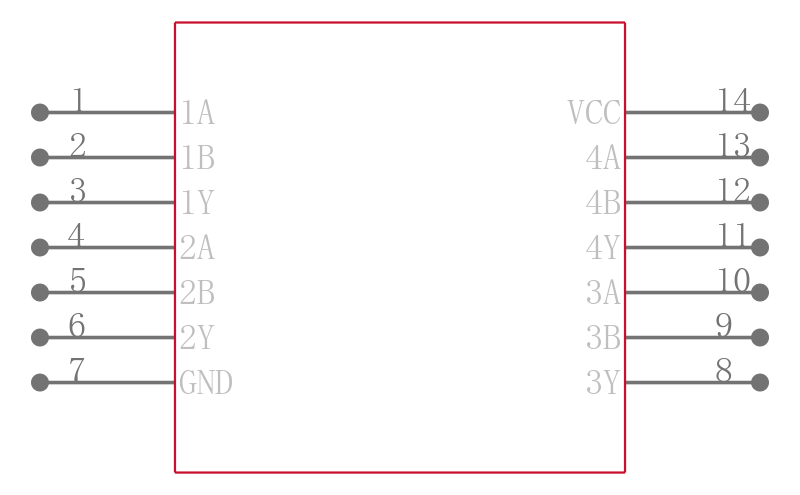

SN74S00NSRG4引脚图

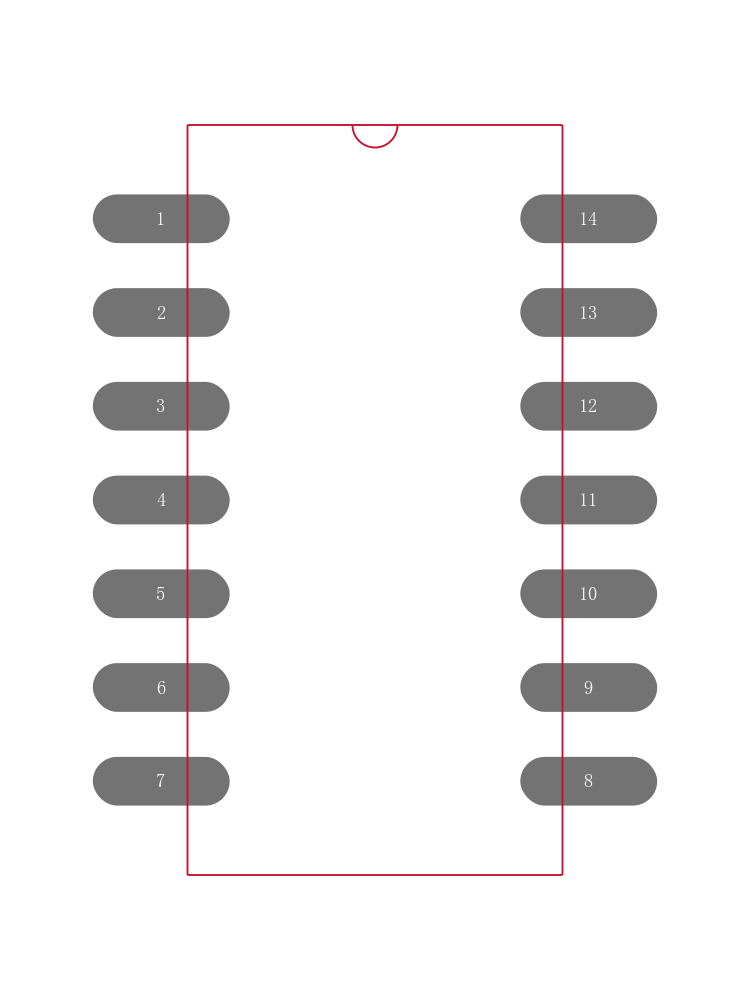

SN74S00NSRG4封装图
SN74S00NSRG4封装焊盘图
在线购买SN74S00NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74S00NSRG4 | TI 德州仪器 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | 搜索库存 |
替代型号SN74S00NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74S00NSRG4 品牌： TI 德州仪器 封装： 14-SOIC 4.75V to 5.25V 14Pin | 当前型号 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | 当前型号 |
| 型号： SN74S00NSR 品牌： 德州仪器 封装： 14-SOIC 4.75V to 5.25V 14Pin | 完全替代 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | SN74S00NSRG4和SN74S00NSR的区别 |
| 型号： SN74S00NSRE4 品牌： 德州仪器 封装： 14-SOIC 4.75V to 5.25V 14Pin | 完全替代 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | SN74S00NSRG4和SN74S00NSRE4的区别 |
