SN74AS808BDWRG4
TI(德州仪器)
电子元器件分类
SN74AS808BDWRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 48.0 mA
电路数 6
位数 6
传送延迟时间 6.00 ns
电压波节 5.00 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 2
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
封装 SOIC-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AS808BDWRG4引脚图与封装图

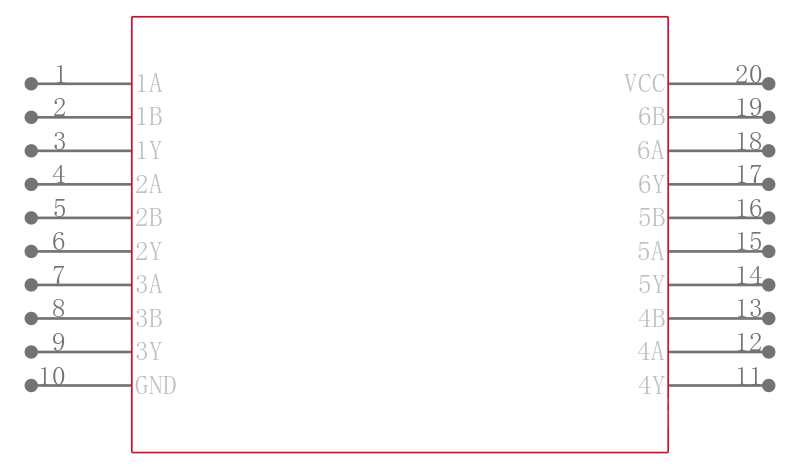

SN74AS808BDWRG4引脚图
SN74AS808BDWRG4封装图

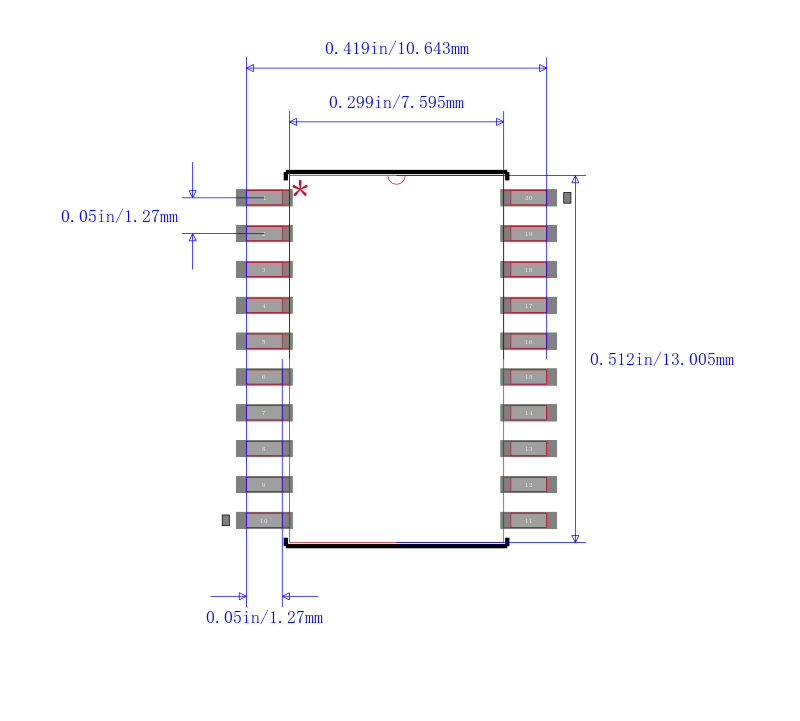

SN74AS808BDWRG4封装焊盘图
在线购买SN74AS808BDWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AS808BDWRG4 | TI 德州仪器 | IC GATE AND 6CH 2-INP 20-SOIC | 搜索库存 |
替代型号SN74AS808BDWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AS808BDWRG4 品牌： TI 德州仪器 封装： SOIC 6Bit 4.5V to 5.5V 20Pin | 当前型号 | IC GATE AND 6CH 2-INP 20-SOIC | 当前型号 |
| 型号： SN74AS808BDWE4 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 完全替代 | AND Gate 6Element 2IN Bipolar 20Pin SOIC Tube | SN74AS808BDWRG4和SN74AS808BDWE4的区别 |
| 型号： SN74AS808BDWRE4 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 完全替代 | 逻辑门 Hex 2-Input AND Drivers | SN74AS808BDWRG4和SN74AS808BDWRE4的区别 |
| 型号： SN74AS808BDWR 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 完全替代 | AND Gate 6Element 2IN Bipolar 20Pin SOIC | SN74AS808BDWRG4和SN74AS808BDWR的区别 |
