SN74HC20DBRG4
TI(德州仪器)
电子元器件分类
SN74HC20DBRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
电路数 2
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SSOP-14
外形尺寸
长度 6.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC20DBRG4引脚图与封装图

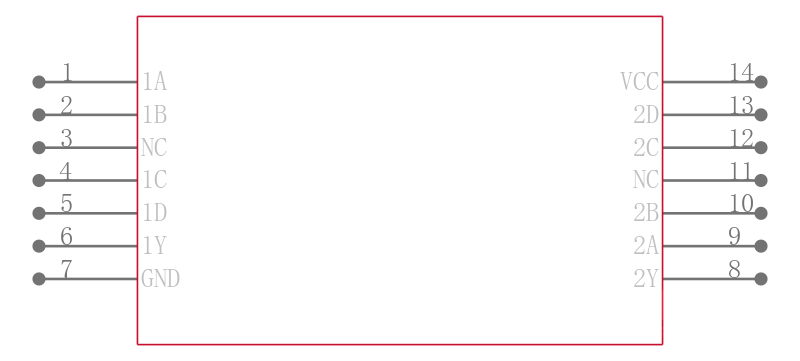

SN74HC20DBRG4引脚图

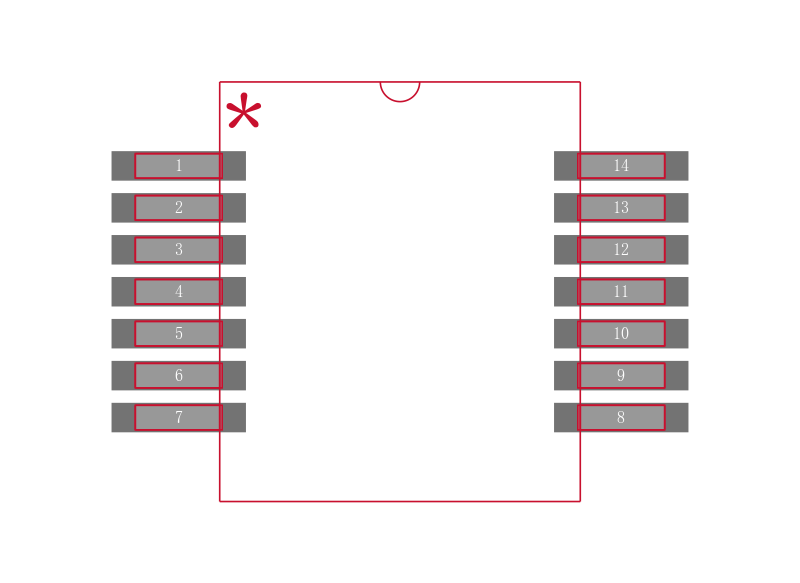

SN74HC20DBRG4封装图

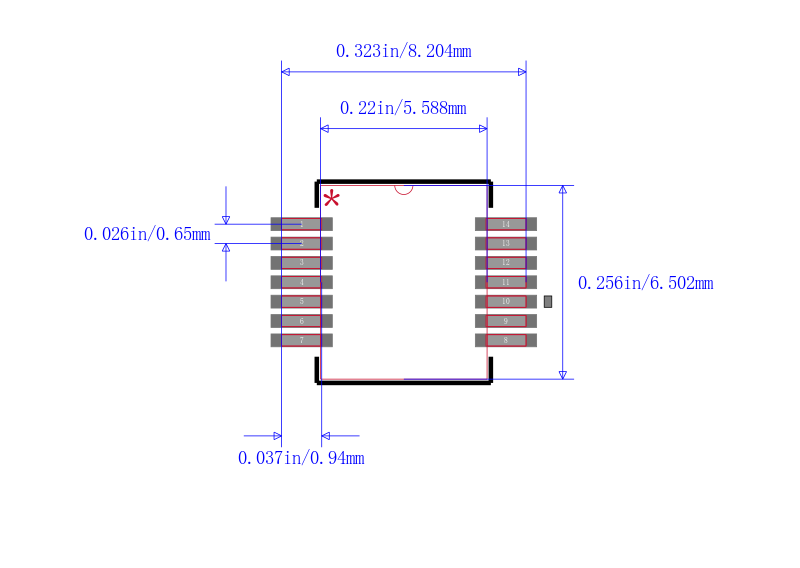

SN74HC20DBRG4封装焊盘图
在线购买SN74HC20DBRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC20DBRG4 | TI 德州仪器 | 逻辑门 Dual 4 Input POS NAND Gates | 搜索库存 |
替代型号SN74HC20DBRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC20DBRG4 品牌： TI 德州仪器 封装： 14-SSOP 2V to 6V 14Pin | 当前型号 | 逻辑门 Dual 4 Input POS NAND Gates | 当前型号 |
| 型号： SN74HC20DBR 品牌： 德州仪器 封装： 14-SSOP 2V to 6V 14Pin | 完全替代 | 双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES | SN74HC20DBRG4和SN74HC20DBR的区别 |
| 型号： SN74HC20DBRE4 品牌： 德州仪器 封装： 14-SSOP 2V to 6V 14Pin | 完全替代 | 双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES | SN74HC20DBRG4和SN74HC20DBRE4的区别 |
| 型号： SN74HC20D 品牌： 德州仪器 封装： SOIC 2V to 6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74HC20D 与非门, HC系列, 4输入, 5.2 mA, 2V至6V, SOIC-14 | SN74HC20DBRG4和SN74HC20D的区别 |
