SN74ALS20ADBRG4
TI(德州仪器)
主动器件
SN74ALS20ADBRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 8.00 mA
电路数 2
电压波节 5.00 V
逻辑门个数 2
输出电流驱动 -50.0 µA
输入数 4
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SSOP-14
外形尺寸
长度 6.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ALS20ADBRG4引脚图与封装图

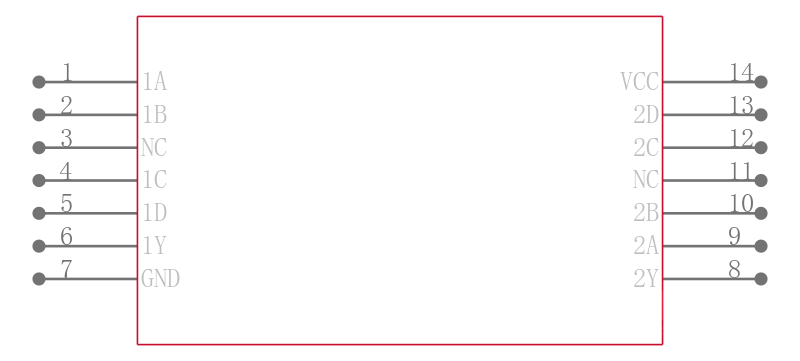

SN74ALS20ADBRG4引脚图
SN74ALS20ADBRG4封装图

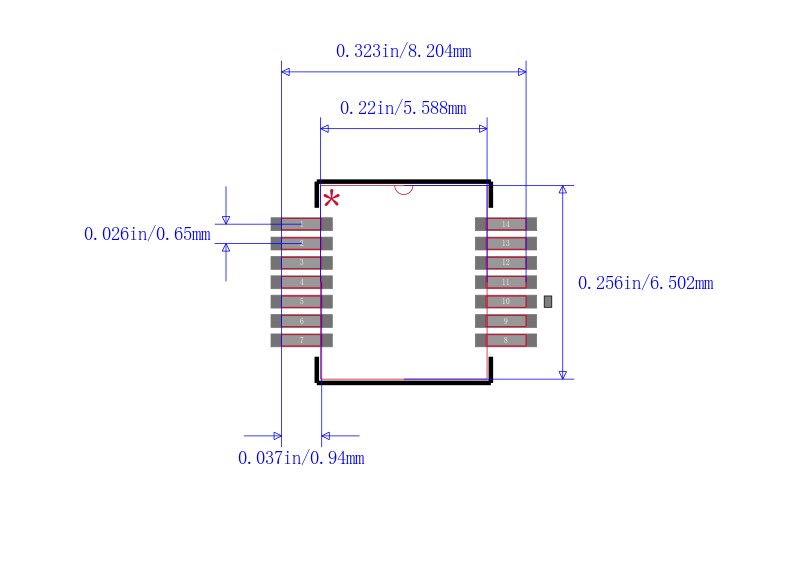

SN74ALS20ADBRG4封装焊盘图
在线购买SN74ALS20ADBRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ALS20ADBRG4 | TI 德州仪器 | 逻辑门 Dual 4 Input Pos NAND Gates | 搜索库存 |
