SN74LV11APWTG4
TI(德州仪器)
主动器件
SN74LV11APWTG4中文资料参数规格
技术参数
输出电流 12.0 mA
电路数 3
输入数 3
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LV11APWTG4引脚图与封装图

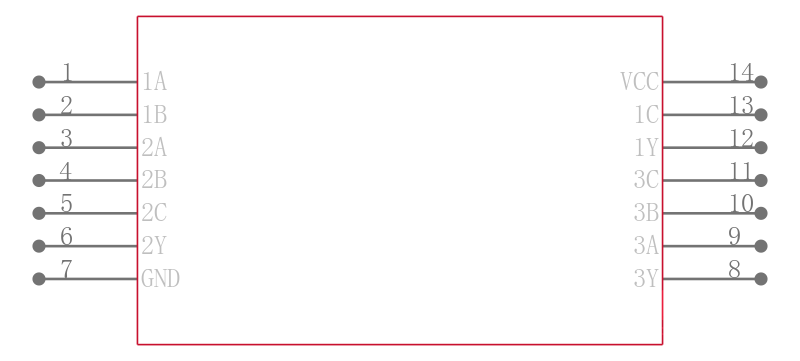

SN74LV11APWTG4引脚图
SN74LV11APWTG4封装图
SN74LV11APWTG4封装焊盘图
在线购买SN74LV11APWTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LV11APWTG4 | TI 德州仪器 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 搜索库存 |
替代型号SN74LV11APWTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LV11APWTG4 品牌： TI 德州仪器 封装： 14-TSSOP 14Pin | 当前型号 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 当前型号 |
| 型号： SN74LV11APWTE4 品牌： 德州仪器 封装： 14-TSSOP 14Pin | 完全替代 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74LV11APWTG4和SN74LV11APWTE4的区别 |
| 型号： SN74LV11APWRE4 品牌： 德州仪器 封装： TSSOP-14 | 完全替代 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74LV11APWTG4和SN74LV11APWRE4的区别 |
| 型号： SN74LV11APW 品牌： 德州仪器 封装： TSSOP 2V to 5.5V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74LV11APW 逻辑芯片, 三路3输入正与门, 14TSSOP | SN74LV11APWTG4和SN74LV11APW的区别 |
