SN74LVC2G86DCUTE4
TI(德州仪器)
主动器件
SN74LVC2G86DCUTE4中文资料参数规格
技术参数
电源电压DC 1.65V ~ 5.50V
电路数 2
传送延迟时间 9.90 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 VFSOP-8
外形尺寸
长度 2.3 mm
宽度 2 mm
高度 0.85 mm
封装 VFSOP-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC2G86DCUTE4引脚图与封装图

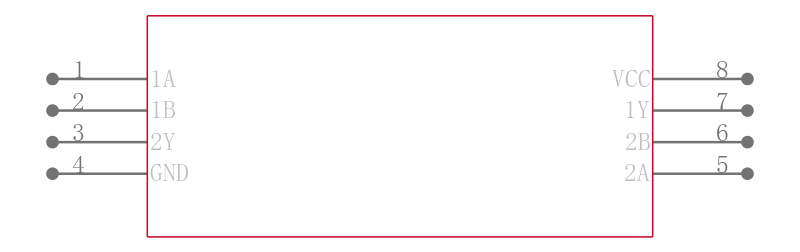

SN74LVC2G86DCUTE4引脚图

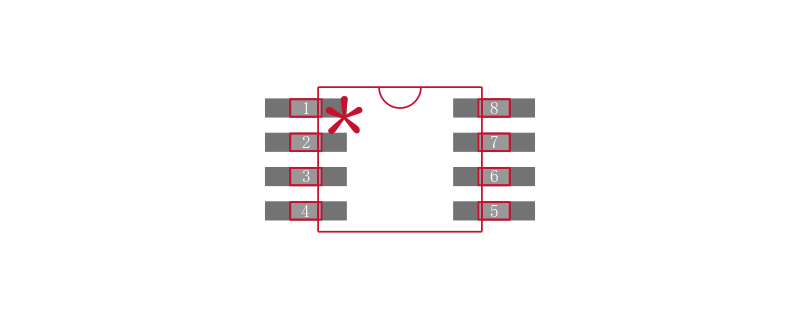

SN74LVC2G86DCUTE4封装图

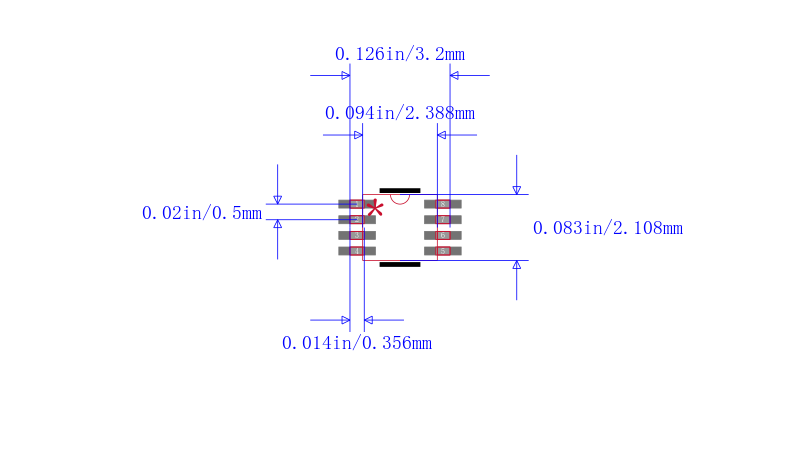

SN74LVC2G86DCUTE4封装焊盘图
在线购买SN74LVC2G86DCUTE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC2G86DCUTE4 | TI 德州仪器 | 双路2输入异或门 DUAL 2-INPUT EXCLUSIVE OR GATE | 搜索库存 |
替代型号SN74LVC2G86DCUTE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC2G86DCUTE4 品牌： TI 德州仪器 封装： 8-VFSOP 1.65V to 5.5V 8Pin | 当前型号 | 双路2输入异或门 DUAL 2-INPUT EXCLUSIVE OR GATE | 当前型号 |
| 型号： SN74LVC2G86DCUTG4 品牌： 德州仪器 封装： 8-VFSOP 1.65V to 5.5V 8Pin | 完全替代 | XOR Gate 2Element 2IN CMOS 8Pin VSSOP T/R | SN74LVC2G86DCUTE4和SN74LVC2G86DCUTG4的区别 |
| 型号： SN74LVC2G86DCUR 品牌： 德州仪器 封装： VSSOP 1.65V to 5.5V 8Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC2G86DCUR 芯片, 异或门, LVC系列, 2输入, 50 mA, 1.65V至5.5V, VSSOP-8 | SN74LVC2G86DCUTE4和SN74LVC2G86DCUR的区别 |
| 型号： SN74LVC2G86DCUT 品牌： 德州仪器 封装： US8 1.65V to 5.5V 8Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC2G86DCUT 异或门, LVC系列, 2输入, 1.65V至5.5V, US8-8 | SN74LVC2G86DCUTE4和SN74LVC2G86DCUT的区别 |
