SN74LVC00AQDRQ1
TI(德州仪器)
主动器件
SN74LVC00AQDRQ1中文资料参数规格
技术参数
电源电压DC 2.00V ~ 3.60V
电路数 4
位数 4
传送延迟时间 4.30 ns
电压波节 3.30 V, 2.70 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC00AQDRQ1引脚图与封装图

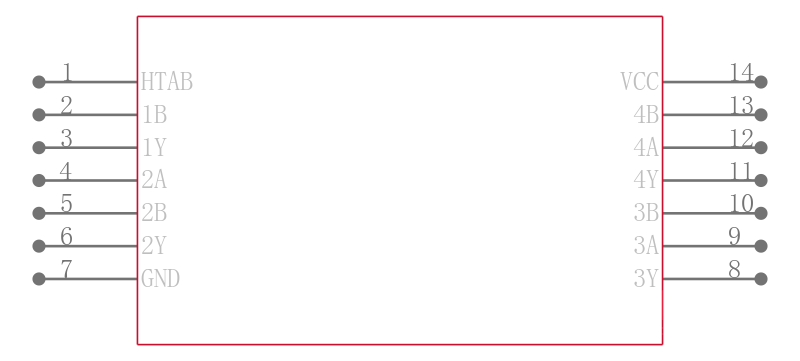

SN74LVC00AQDRQ1引脚图
SN74LVC00AQDRQ1封装图
SN74LVC00AQDRQ1封装焊盘图
在线购买SN74LVC00AQDRQ1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC00AQDRQ1 | TI 德州仪器 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATE | 搜索库存 |
替代型号SN74LVC00AQDRQ1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC00AQDRQ1 品牌： TI 德州仪器 封装： SOIC 2V to 3.6V 14Pin | 当前型号 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATE | 当前型号 |
| 型号： SN74LVC00ADR 品牌： 德州仪器 封装： SOIC 2V to 3.6V 14Pin | 类似代替 | 74LVC 系列逻辑门，德州仪器德州仪器的 74 LVC 系列低压 CMOS 逻辑 IC 的标准逻辑门系列。 74LVC 系列使用硅门 CMOS 技术，设计用于在 3.3V 时工作，与 5V 系统相比，允许功耗显著降低。工作电压范围：1.65 至 3.6 V 5V 容差的输入 兼容性：输入 LVTTL/TTL，输出 LVCMOS 按 JESD 17标准，闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列 | SN74LVC00AQDRQ1和SN74LVC00ADR的区别 |
| 型号： SN74LVC00AD 品牌： 德州仪器 封装： SOIC 2V to 3.6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC00AD 与非门, LVC系列, 4门, 2输入, 24 mA, 1.65V至3.6V, SOIC-14 | SN74LVC00AQDRQ1和SN74LVC00AD的区别 |
| 型号： SN74LVC00ANSR 品牌： 德州仪器 封装： SOP 2V to 3.6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC00ANSR 与非门, LVC系列, 4门, 2输入, 24 mA, 1.65V至3.6V, SOP-14 | SN74LVC00AQDRQ1和SN74LVC00ANSR的区别 |
