SN74LV11ATPWRQ1

TI(德州仪器) 主动器件

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE

AND Gate IC 3 Channel 14-TSSOP

得捷:
IC GATE AND 3CH 3-INP 14TSSOP

艾睿:
AND Gate 3-Element 3-IN CMOS Automotive 14-Pin TSSOP T/R

安富利:
AND Gate 3-Element 3-IN CMOS 14-Pin TSSOP T/R

Chip1Stop:
AND Gate 3-Element 3-IN CMOS Automotive 14-Pin TSSOP T/R

Win Source:
IC GATE AND 3CH 3-INP 14TSSOP / AND Gate IC 3 Channel 14-TSSOP

SN74LV11ATPWRQ1中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

电路数 3

传送延迟时间 20.0 ns

电压波节 5.00 V, 3.30 V, 2.50 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LV11ATPWRQ1引脚图与封装图

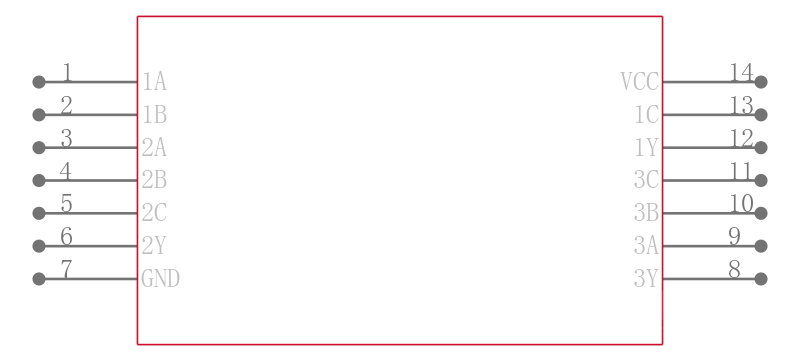

SN74LV11ATPWRQ1引脚图

SN74LV11ATPWRQ1封装图

SN74LV11ATPWRQ1封装焊盘图

在线购买SN74LV11ATPWRQ1

型号	制造商	描述	购买
SN74LV11ATPWRQ1	TI 德州仪器	三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE	搜索库存

替代型号SN74LV11ATPWRQ1

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74LV11ATPWRQ1 品牌： TI 德州仪器封装： 14-TSSOP 2V to 5.5V	当前型号	三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE	当前型号
型号： SN74LV11ATPWRG4Q1 品牌：德州仪器封装： TSSOP-14 2V to 5.5V 14Pin	完全替代	三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE	SN74LV11ATPWRQ1和SN74LV11ATPWRG4Q1的区别
型号： SN74LV11APWTE4 品牌：德州仪器封装： 14-TSSOP 14Pin	完全替代	三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES	SN74LV11ATPWRQ1和SN74LV11APWTE4的区别
型号： V62/04692-01XE 品牌：德州仪器封装： TSSOP 2V to 5.5V 14Pin	完全替代	三重3输入阳性与门 TRIPLE 3-INPUT POSTIVE-AND GATE	SN74LV11ATPWRQ1和V62/04692-01XE的区别
