SN74ALS33AN

SN74ALS33AN

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN74ALS33AN  逻辑芯片, 正或非缓冲器, 四路, 2输入, 14DIP

或非门 IC 4 通道 开路集电极 14-PDIP


得捷:
IC GATE NOR OP COL 4CH 2IN 14DIP


欧时:
NOR Gate Quad 2-IN Bipolar 14-Pin PDIP


e络盟:
TEXAS INSTRUMENTS  SN74ALS33AN  逻辑芯片, 正或非缓冲器, 四路, 2输入, 14DIP


艾睿:
NOR Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube


安富利:
NOR Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube


力源芯城:
四2输入正或非门缓冲器集电极开路输出


Win Source:
NOR Gate IC 4 Channel Open Collector 14-PDIP


SN74ALS33AN中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 24 mA

电路数 4

针脚数 14

电压波节 5.00 V

逻辑门个数 4

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

封装 DIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

SN74ALS33AN引脚图与封装图

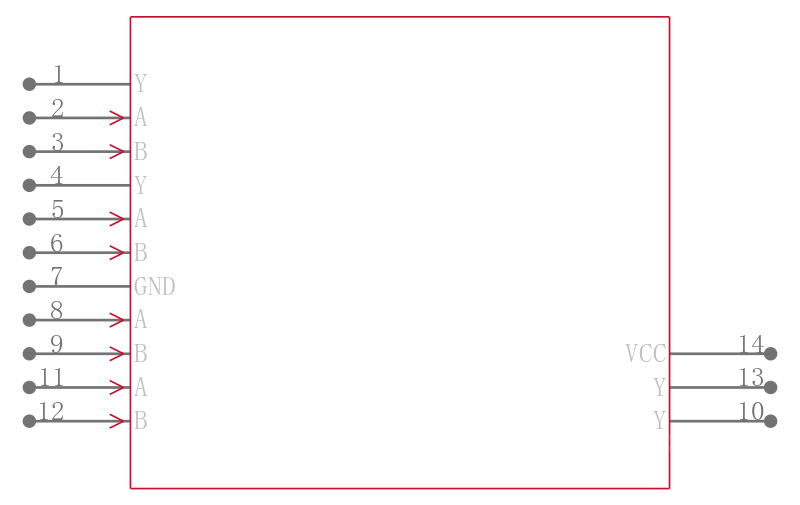

SN74ALS33AN引脚图

SN74ALS33AN引脚图

SN74ALS33AN封装图

SN74ALS33AN封装图

SN74ALS33AN封装焊盘图

SN74ALS33AN封装焊盘图

在线购买SN74ALS33AN
型号 制造商 描述 购买
SN74ALS33AN TI 德州仪器 TEXAS INSTRUMENTS  SN74ALS33AN  逻辑芯片, 正或非缓冲器, 四路, 2输入, 14DIP 搜索库存
替代型号SN74ALS33AN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74ALS33AN

品牌: TI 德州仪器

封装: DIP 4.5V to 5.5V 14Pin

当前型号

TEXAS INSTRUMENTS  SN74ALS33AN  逻辑芯片, 正或非缓冲器, 四路, 2输入, 14DIP

当前型号

型号: SN74LS33N

品牌: 德州仪器

封装: 14PDIP 4.75V to 5.25V 14Pin

功能相似

74LS 系列逻辑门,德州仪器低功率肖特基逻辑 IC 的 74LS 系列的德州仪器标准逻辑门。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列

SN74ALS33AN和SN74LS33N的区别
