SN74LS33NE4
TI(德州仪器)
主动器件
SN74LS33NE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 1
输出电流 24.0 mA
电路数 4
位数 4
传送延迟时间 32.0 ns
电压波节 5.00 V
逻辑门个数 4
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS33NE4引脚图与封装图

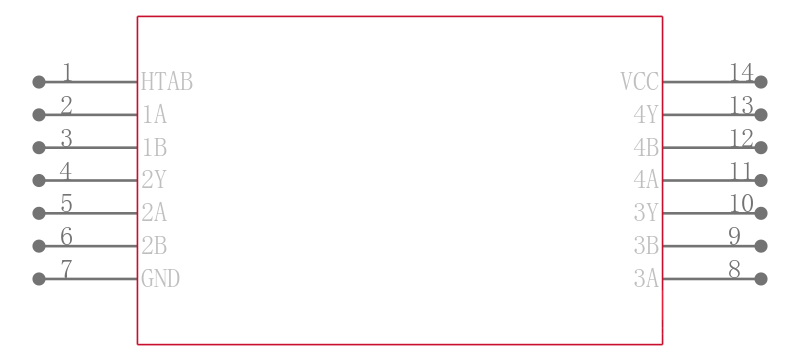

SN74LS33NE4引脚图
SN74LS33NE4封装图
SN74LS33NE4封装焊盘图
在线购买SN74LS33NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS33NE4 | TI 德州仪器 | 具有集电极开路输出的双路 2 输入正或非缓冲器 14-PDIP 0 to 70 | 搜索库存 |
替代型号SN74LS33NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS33NE4 品牌： TI 德州仪器 封装： PDIP 4.75V to 5.25V 14Pin | 当前型号 | 具有集电极开路输出的双路 2 输入正或非缓冲器 14-PDIP 0 to 70 | 当前型号 |
| 型号： SN74LS33N 品牌： 德州仪器 封装： 14PDIP 4.75V to 5.25V 14Pin | 类似代替 | 74LS 系列逻辑门，德州仪器低功率肖特基逻辑 IC 的 74LS 系列的德州仪器标准逻辑门。 74LS 系列使用双极接线技术，耦合了肖特基二极管夹，以实现与原始 74TTL 系列等同的工作速度，但是其功耗更低。### 74LS 系列 | SN74LS33NE4和SN74LS33N的区别 |
