SN74AS30DR

TI(德州仪器) 主动器件

8输入正与非门 8-INPUT POSITIVE-NAND GATES

与非门 IC 通道 - 14-SOIC

得捷:
IC GATE NAND 1CH 8-INP 14SOIC

立创商城:
SN74AS30DR

德州仪器TI:
Single 8-input, 4.5-V to 5.5-V bipolar NAND gate

贸泽:
逻辑门 8-Input Positive NAND gates

艾睿:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC T/R

安富利:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC T/R

AMEYA360:
IC GATE NAND 1CH 8-INP 14-SOIC

SN74AS30DR中文资料参数规格

技术参数

电源电压DC 5.00 V

电路数 1

静态电流 3.00 mA

逻辑门个数 1

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74AS30DR引脚图与封装图

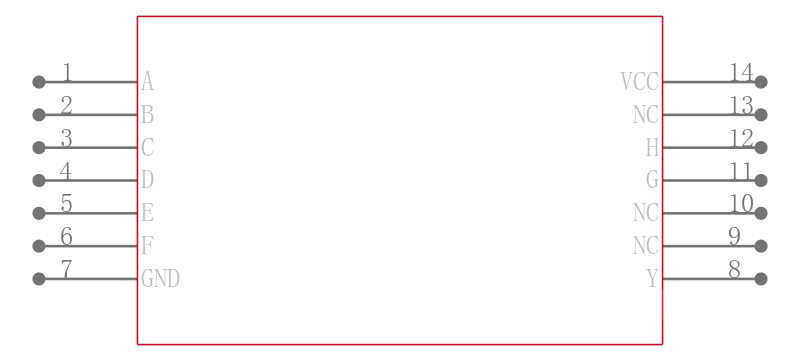

SN74AS30DR引脚图

SN74AS30DR封装图

SN74AS30DR封装焊盘图

在线购买SN74AS30DR

型号	制造商	描述	购买
SN74AS30DR	TI 德州仪器	8输入正与非门 8-INPUT POSITIVE-NAND GATES	搜索库存

替代型号SN74AS30DR

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74AS30DR 品牌： TI 德州仪器封装： SOIC 5V 14Pin	当前型号	8输入正与非门 8-INPUT POSITIVE-NAND GATES	当前型号
型号： DM74AS30MX 品牌：飞兆/仙童封装： SOIC 5V 14Pin	完全替代	单8输入与非门 Single 8-input NAND Gate	SN74AS30DR和DM74AS30MX的区别
型号： DM74AS30M 品牌：飞兆/仙童封装： SOIC 5V 14Pin	完全替代	8输入与非门 8 Input NAND Gate	SN74AS30DR和DM74AS30M的区别
型号： SN74AS30DE4 品牌：德州仪器封装： SOIC-14	完全替代	8输入正与非门 8-INPUT POSITIVE-NAND GATES	SN74AS30DR和SN74AS30DE4的区别
