SN74LS09DG4

SN74LS09DG4

TI(德州仪器) 主动器件

四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS

与门 IC 4 通道 开路集电极 14-SOIC


得捷:
IC GATE AND OPEN 4CH 2-IN 14SOIC


立创商城:
SN74LS09DG4


艾睿:
AND Gate 4-Element 2-IN Bipolar 14-Pin SOIC Tube


Chip1Stop:
AND Gate 4-Element 2-IN Bipolar 14-Pin SOIC Tube


Verical:
AND Gate 4-Element 2-IN Bipolar 14-Pin SOIC Tube


Win Source:
IC GATE AND OPEN 4CH 2-IN 14SOIC / AND Gate IC 4 Channel Open Collector 14-SOIC


SN74LS09DG4中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 8.00 mA

电路数 4

位数 4

传送延迟时间 35.0 ns

电压波节 5.00 V

逻辑门个数 4

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LS09DG4引脚图与封装图

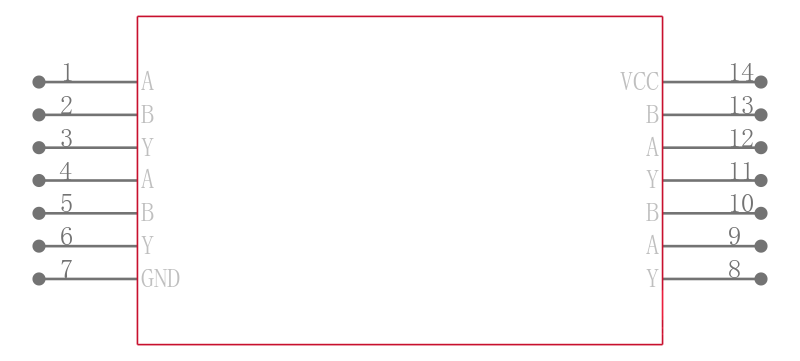

SN74LS09DG4引脚图

SN74LS09DG4引脚图

SN74LS09DG4封装图

SN74LS09DG4封装图

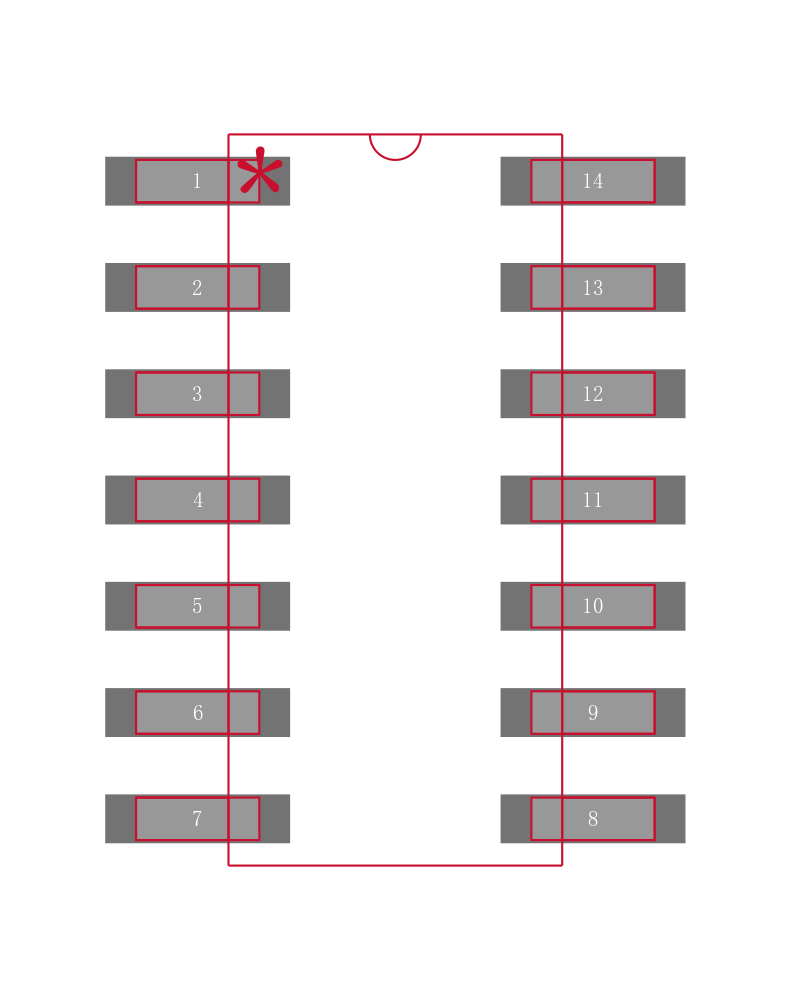

SN74LS09DG4封装焊盘图

SN74LS09DG4封装焊盘图

在线购买SN74LS09DG4
型号 制造商 描述 购买
SN74LS09DG4 TI 德州仪器 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS 搜索库存
替代型号SN74LS09DG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74LS09DG4

品牌: TI 德州仪器

封装: SOIC 4.75V to 5.25V 14Pin

当前型号

四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS

当前型号

型号: SN74LS09DRE4

品牌: 德州仪器

封装: SOIC 4.75V to 5.25V 14Pin

完全替代

四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS

SN74LS09DG4和SN74LS09DRE4的区别

型号: SN74LS09DRG4

品牌: 德州仪器

封装: SOIC 4.75V to 5.25V 14Pin

完全替代

四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS

SN74LS09DG4和SN74LS09DRG4的区别

型号: SN74LS09DE4

品牌: 德州仪器

封装: SOP 4.75V to 5.25V 14Pin

完全替代

四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS

SN74LS09DG4和SN74LS09DE4的区别
