SN74ALS27ADRE4
TI(德州仪器)
主动器件
SN74ALS27ADRE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 8.00 mA
电路数 3
位数 3
传送延迟时间 15.0 ns
电压波节 5.00 V
逻辑门个数 3
输出电流驱动 -50.0 µA
输入数 3
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ALS27ADRE4引脚图与封装图

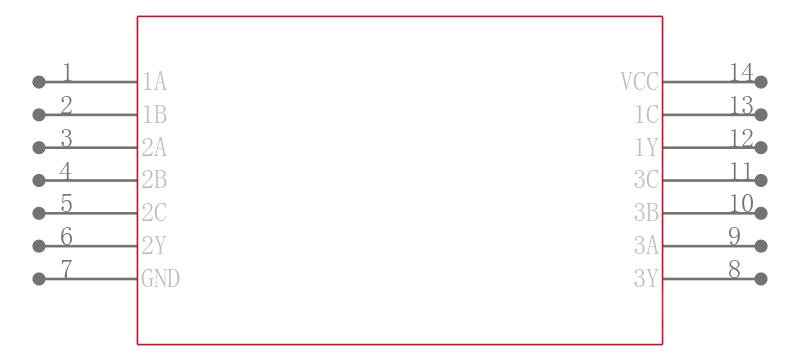

SN74ALS27ADRE4引脚图
SN74ALS27ADRE4封装图
SN74ALS27ADRE4封装焊盘图
在线购买SN74ALS27ADRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ALS27ADRE4 | TI 德州仪器 | 逻辑门 Triple 3-Input Positive NOR Gates | 搜索库存 |
替代型号SN74ALS27ADRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ALS27ADRE4 品牌： TI 德州仪器 封装： SOIC 4.5V to 5.5V 14Pin | 当前型号 | 逻辑门 Triple 3-Input Positive NOR Gates | 当前型号 |
| 型号： SN74ALS27AD 品牌： 德州仪器 封装： 14SOIC 4.5V to 5.5V 14Pin | 完全替代 | 三路3输入正或非门 TRIPLE 3-INPUT POSITIVE-NOR GATES | SN74ALS27ADRE4和SN74ALS27AD的区别 |
| 型号： SN74ALS27ADR 品牌： 德州仪器 封装： SOIC-14 4.5V to 5.5V 14Pin | 完全替代 | 三路 3 输入正或非门 14-SOIC 0 to 70 | SN74ALS27ADRE4和SN74ALS27ADR的区别 |
| 型号： SN74ALS27ADG4 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 14Pin | 完全替代 | 三路 3 输入正或非门 14-SOIC 0 to 70 | SN74ALS27ADRE4和SN74ALS27ADG4的区别 |
