SN74LS30DR

SN74LS30DR

TI(德州仪器) 主动器件

8 输入正与非门

与非门 IC 1 通道 - 14-SOIC


得捷:
IC GATE NAND 1CH 8-INP 14SOIC


立创商城:
与非门


德州仪器TI:
Single 8-input, 4.75-V to 5.25-V bipolar NAND gate


艾睿:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC T/R


安富利:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC T/R


Chip1Stop:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC T/R


Verical:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC T/R


力源芯城:
8 输入正与非门


Win Source:
NAND Gate IC 1 Channel 14-SOIC


SN74LS30DR中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 8.00 mA

电路数 1

位数 1

传送延迟时间 20.0 ns

电压波节 5.00 V

逻辑门个数 1

输出电流驱动 -50.0 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LS30DR引脚图与封装图

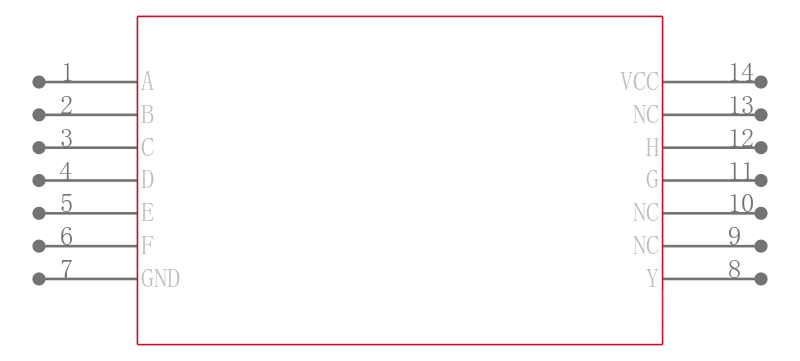

SN74LS30DR引脚图

SN74LS30DR引脚图

SN74LS30DR封装图

SN74LS30DR封装图

SN74LS30DR封装焊盘图

SN74LS30DR封装焊盘图

在线购买SN74LS30DR
型号 制造商 描述 购买
SN74LS30DR TI 德州仪器 8 输入正与非门 搜索库存
替代型号SN74LS30DR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74LS30DR

品牌： TI 德州仪器

封装： SOIC 4.75V to 5.25V 14Pin

当前型号

8 输入正与非门

当前型号

型号： SN74LS30DG4

品牌： 德州仪器

封装： SOIC 4.75V to 5.25V 14Pin

完全替代

NAND Gate 1Element 8IN Bipolar 14Pin SOIC Tube

SN74LS30DR和SN74LS30DG4的区别

型号： SN74LS30DRG4

品牌： 德州仪器

封装： SOIC-14 4.75V to 5.25V 14Pin

完全替代

74系列逻辑芯片/SN74LS30DRG4

SN74LS30DR和SN74LS30DRG4的区别

型号： SN74LS30DE4

品牌： 德州仪器

封装： SOIC-14 4.75V to 5.25V 14Pin

完全替代

8输入正与非门 8-INPUT POSITIVE-NAND GATES

SN74LS30DR和SN74LS30DE4的区别
