SN74HC21PWT
TI(德州仪器)
主动器件
SN74HC21PWT中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
电路数 2
位数 2
传送延迟时间 140 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
SN74HC21PWT引脚图与封装图

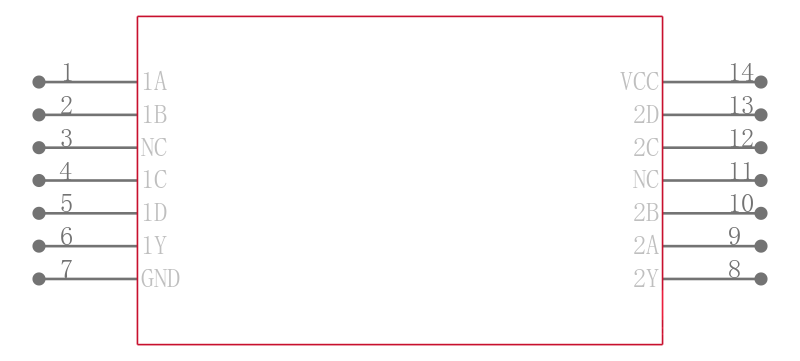

SN74HC21PWT引脚图
SN74HC21PWT封装图

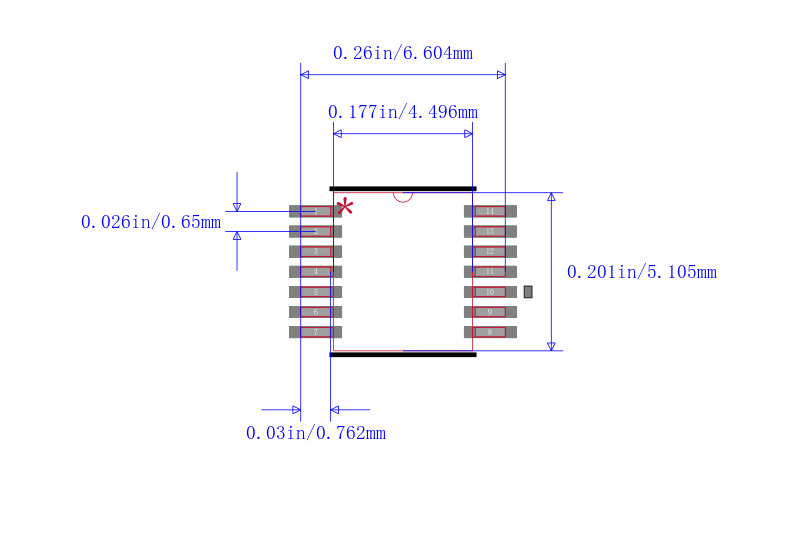

SN74HC21PWT封装焊盘图
在线购买SN74HC21PWT
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC21PWT | TI 德州仪器 | 双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATES | 搜索库存 |
替代型号SN74HC21PWT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC21PWT 品牌： TI 德州仪器 封装： TSSOP 2V to 6V 14Pin | 当前型号 | 双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATES | 当前型号 |
| 型号： SN74HC21PWR 品牌： 德州仪器 封装： 14TSSOP 2V to 6V 14Pin | 完全替代 | 双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATES | SN74HC21PWT和SN74HC21PWR的区别 |
| 型号： SN74HC21QPWRQ1 品牌： 德州仪器 封装： TSSOP-14 2V to 6V 14Pin | 完全替代 | 双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATE | SN74HC21PWT和SN74HC21QPWRQ1的区别 |
| 型号： SN74HC21PWRE4 品牌： 德州仪器 封装： 14-TSSOP 2V to 6V 14Pin | 完全替代 | 双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATES | SN74HC21PWT和SN74HC21PWRE4的区别 |
