SN74HCT14DT

SN74HCT14DT

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN74HCT14DT  非门, HCT系列, 施密特触发, 1输入, 4 mA, 4.5V至5.5V, SOIC-14

Convert analog signals into digital signals through the use of Texas Instruments" inverting Schmitt trigger. With a Schmitt trigger output, this is power management at its best. This inverting Schmitt trigger has an operating temperature range of -40 °C to 85 °C. This component will be shipped in tape and reel packaging for effective mounting and safe delivery. This device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.5 V, while its maximum is 5.5 V.

SN74HCT14DT中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 4 mA

电路数 6

针脚数 14

位数 6

传送延迟时间 38.0 ns

电压波节 5.00 V

逻辑门个数 6

输出电流驱动 -1.00 mA

输入数 6

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74HCT14DT引脚图与封装图

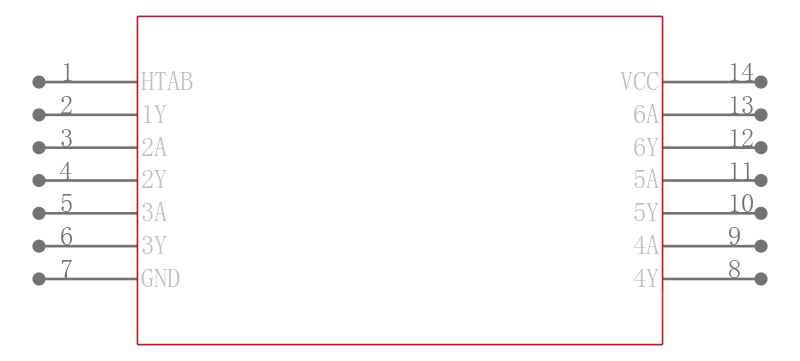

SN74HCT14DT引脚图

SN74HCT14DT引脚图

SN74HCT14DT封装图

SN74HCT14DT封装图

SN74HCT14DT封装焊盘图

SN74HCT14DT封装焊盘图

在线购买SN74HCT14DT
型号 制造商 描述 购买
SN74HCT14DT TI 德州仪器 TEXAS INSTRUMENTS  SN74HCT14DT  非门, HCT系列, 施密特触发, 1输入, 4 mA, 4.5V至5.5V, SOIC-14 搜索库存
替代型号SN74HCT14DT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74HCT14DT

品牌： TI 德州仪器

封装： 14SOIC 4.5V to 5.5V 14Pin

当前型号

TEXAS INSTRUMENTS  SN74HCT14DT  非门, HCT系列, 施密特触发, 1输入, 4 mA, 4.5V至5.5V, SOIC-14

当前型号

型号： SN74HCT14D

品牌： 德州仪器

封装： SOIC 4.5V to 5.5V 14Pin

完全替代

74HCT 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HCT 系列 CMOS Logic IC 的一系列反相器和缓冲器。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列

SN74HCT14DT和SN74HCT14D的区别

型号： SN74HCT14DRG3

品牌： 德州仪器

封装： SOIC-14 4.5V to 5.5V

完全替代

六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS

SN74HCT14DT和SN74HCT14DRG3的区别

型号： SN74HCT14DRG4

品牌： 德州仪器

封装： SOIC 4.5V to 5.5V 14Pin

完全替代

六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS

SN74HCT14DT和SN74HCT14DRG4的区别
