SN74LVC08AQPWRG4Q1
TI(德州仪器)
电子元器件分类
SN74LVC08AQPWRG4Q1中文资料参数规格
技术参数
电源电压DC 2.00V ~ 3.60V
电路数 4
位数 4
传送延迟时间 4.10 ns
电压波节 3.30 V, 2.70 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC08AQPWRG4Q1引脚图与封装图
SN74LVC08AQPWRG4Q1引脚图
SN74LVC08AQPWRG4Q1封装图

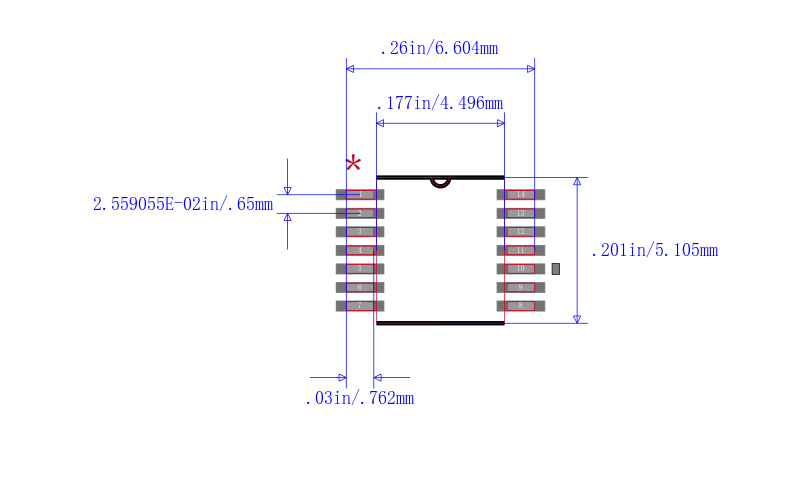

SN74LVC08AQPWRG4Q1封装焊盘图
在线购买SN74LVC08AQPWRG4Q1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC08AQPWRG4Q1 | TI 德州仪器 | 逻辑门 Quad 2-Inp Pos-AND Gate | 搜索库存 |
替代型号SN74LVC08AQPWRG4Q1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC08AQPWRG4Q1 品牌： TI 德州仪器 封装： TSSOP 4Bit 2V to 3.6V 14Pin | 当前型号 | 逻辑门 Quad 2-Inp Pos-AND Gate | 当前型号 |
| 型号： SN74LVC08AQPWRQ1 品牌： 德州仪器 封装： TSSOP 2V to 3.6V 14Pin | 完全替代 | 2输入正与门 | SN74LVC08AQPWRG4Q1和SN74LVC08AQPWRQ1的区别 |
| 型号： SN74LVC08AQDREP 品牌： 德州仪器 封装： SOIC 2V to 3.6V 14Pin | 完全替代 | 增强型产品四路 2 输入正与门 14-SOIC -40 to 125 | SN74LVC08AQPWRG4Q1和SN74LVC08AQDREP的区别 |
| 型号： SN74LVC08AMPWREP 品牌： 德州仪器 封装： TSSOP 2V to 3.6V 14Pin | 类似代替 | 增强型产品四路 2 输入正与门 14-TSSOP -55 to 125 | SN74LVC08AQPWRG4Q1和SN74LVC08AMPWREP的区别 |
