电源电压DC 2.00V ~ 6.00V
输出电流 24.0 mA
电路数 6
位数 6
传送延迟时间 7.50 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 6
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
封装 TSSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AC04PWRG4引脚图
SN74AC04PWRG4封装图

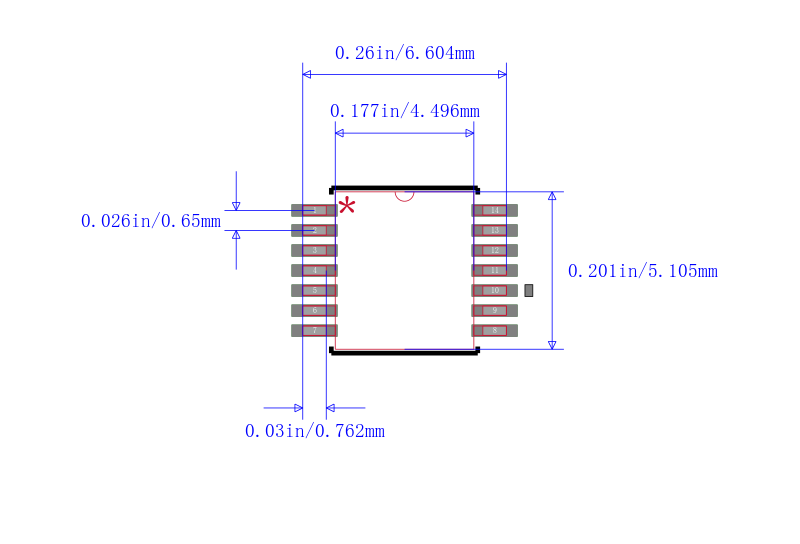

SN74AC04PWRG4封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AC04PWRG4 | TI 德州仪器 | 六路反相器 14-TSSOP -40 to 85 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AC04PWRG4 品牌： TI 德州仪器 封装： 14-TSSOP 2V to 6V 14Pin | 当前型号 | 六路反相器 14-TSSOP -40 to 85 | 当前型号 |
| 型号： SN74AC04PWRE4 品牌： 德州仪器 封装： 14-TSSOP 2V to 6V 14Pin | 完全替代 | 六路反相器 14-TSSOP -40 to 85 | SN74AC04PWRG4和SN74AC04PWRE4的区别 |
| 型号： SN74AC04PWR 品牌： 德州仪器 封装： 14TSSOP 2V to 6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74AC04PWR 非门, AC系列, 6输入, 50 mA, 2V至6V, TSSOP-14 | SN74AC04PWRG4和SN74AC04PWR的区别 |
| 型号： SN74AC04PW 品牌： 德州仪器 封装： 14TSSOP 2V to 6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74AC04PW 非门, AC系列, 6门, 6输入, 24 mA, 2V至6V, TSSOP-14 | SN74AC04PWRG4和SN74AC04PW的区别 |
