SN74AHC04PWRG4
TI(德州仪器)
主动器件
SN74AHC04PWRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 5.50V
输出电流 8.00 mA
电路数 6
位数 6
传送延迟时间 8.50 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 6
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AHC04PWRG4引脚图与封装图

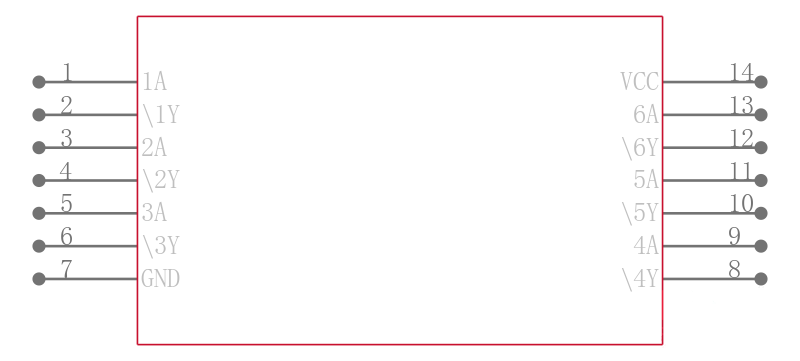

SN74AHC04PWRG4引脚图
SN74AHC04PWRG4封装图
SN74AHC04PWRG4封装焊盘图
在线购买SN74AHC04PWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHC04PWRG4 | TI 德州仪器 | 六路反向器 HEX INVERTERS | 搜索库存 |
替代型号SN74AHC04PWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHC04PWRG4 品牌： TI 德州仪器 封装： 14-TSSOP 2V to 5.5V 14Pin | 当前型号 | 六路反向器 HEX INVERTERS | 当前型号 |
| 型号： SN74AHC04NSR 品牌： 德州仪器 封装： 14SOP 2V to 5.5V 14Pin | 完全替代 | 六路反向器 HEX INVERTERS | SN74AHC04PWRG4和SN74AHC04NSR的区别 |
| 型号： SN74AHC04PWR 品牌： 德州仪器 封装： TSSOP 2V to 5.5V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74AHC04PWR 非门, ACH系列, 1输入, 8.5 ns, 2V至5.5V, TSSOP-14 | SN74AHC04PWRG4和SN74AHC04PWR的区别 |
| 型号： SN74AHC04DR 品牌： 德州仪器 封装： SOIC 2V to 5.5V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74AHC04DR 非门, ACH系列, 6输入, 25 mA, 2V至5.5V, SOIC-14 | SN74AHC04PWRG4和SN74AHC04DR的区别 |
