SN74AUC1G08DCKRG4
TI(德州仪器)
主动器件
SN74AUC1G08DCKRG4中文资料参数规格
技术参数
电源电压DC 800mV ~ 2.70V
输出接口数 1
输出电流 9.00 mA
电路数 1
位数 1
传送延迟时间 2.00 ns
电压波节 800 mV, 1.20 V, 1.50 V, 1.80 V, 2.50 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 0.8V ~ 2.7V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
外形尺寸
封装 SC-70-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AUC1G08DCKRG4引脚图与封装图

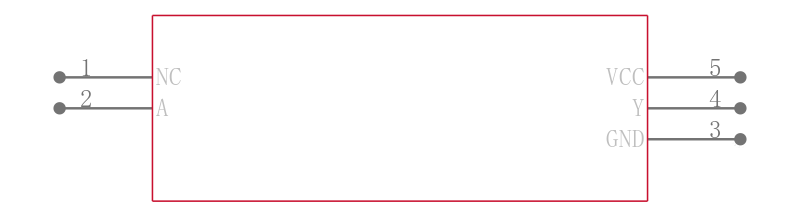

SN74AUC1G08DCKRG4引脚图

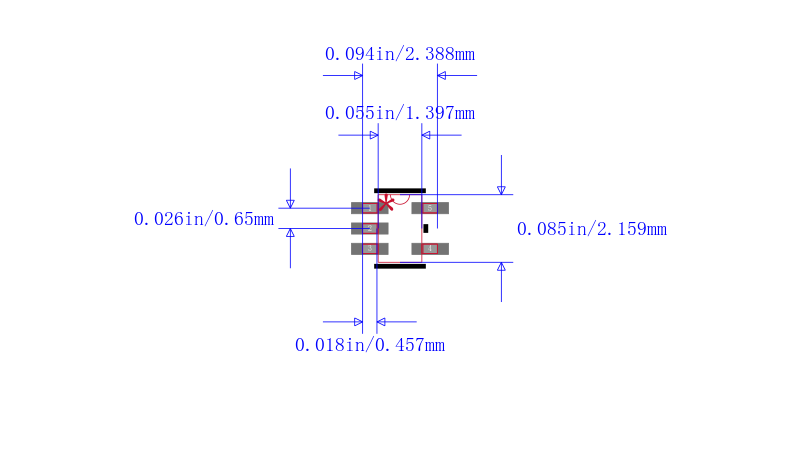

SN74AUC1G08DCKRG4封装图

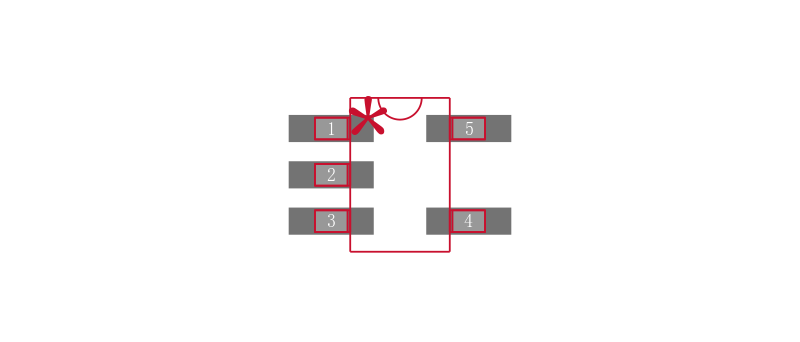

SN74AUC1G08DCKRG4封装焊盘图
在线购买SN74AUC1G08DCKRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AUC1G08DCKRG4 | TI 德州仪器 | 单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE | 搜索库存 |
替代型号SN74AUC1G08DCKRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AUC1G08DCKRG4 品牌： TI 德州仪器 封装： 5-TSSOP 800mV to 2.7V 5Pin | 当前型号 | 单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE | 当前型号 |
| 型号： SN74AUC1G08DCKR 品牌： 德州仪器 封装： 5SOT 800mV to 2.7V 5Pin | 完全替代 | 74AUC1G 系列，Texas Instruments高级超低电压 CMOS 逻辑 工作电压：0.8 至 2.7 单门封装 ### 74AUC 系列 | SN74AUC1G08DCKRG4和SN74AUC1G08DCKR的区别 |
| 型号： SN74AUC1G08DCKRE4 品牌： 德州仪器 封装： SC-70-5 | 类似代替 | 单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE | SN74AUC1G08DCKRG4和SN74AUC1G08DCKRE4的区别 |
| 型号： NC7SV08P5X 品牌： 飞兆/仙童 封装： SC-70 1.2V 5Pin | 功能相似 | FAIRCHILD SEMICONDUCTOR NC7SV08P5X. 逻辑芯片, 与门, SC-70 | SN74AUC1G08DCKRG4和NC7SV08P5X的区别 |
