SN74AHC1G86DCKRE4
TI(德州仪器)
主动器件
SN74AHC1G86DCKRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 5.50V
输出接口数 1
电路数 1
位数 1
传送延迟时间 10.0 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
外形尺寸
宽度 1.25 mm
封装 SC-70-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AHC1G86DCKRE4引脚图与封装图

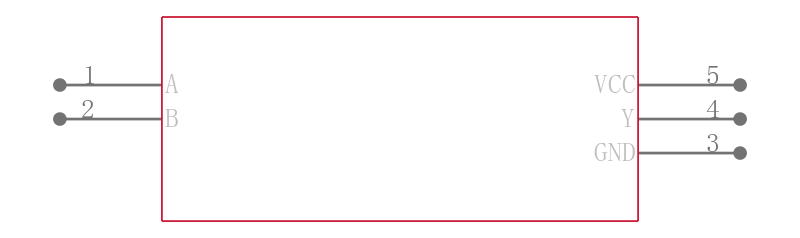

SN74AHC1G86DCKRE4引脚图

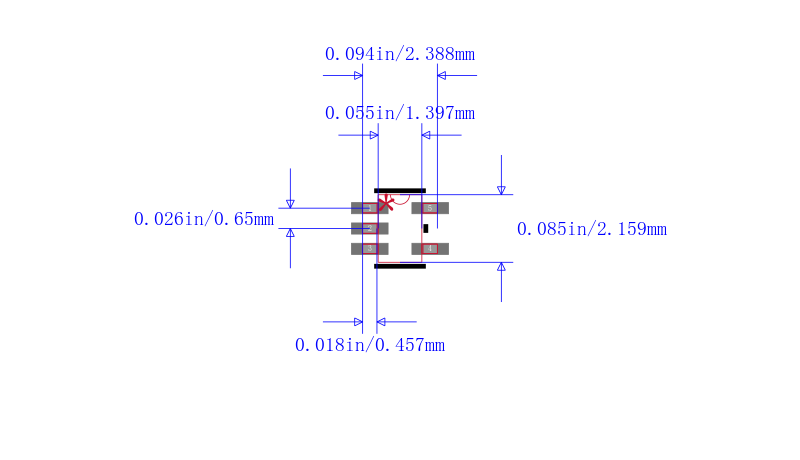

SN74AHC1G86DCKRE4封装图

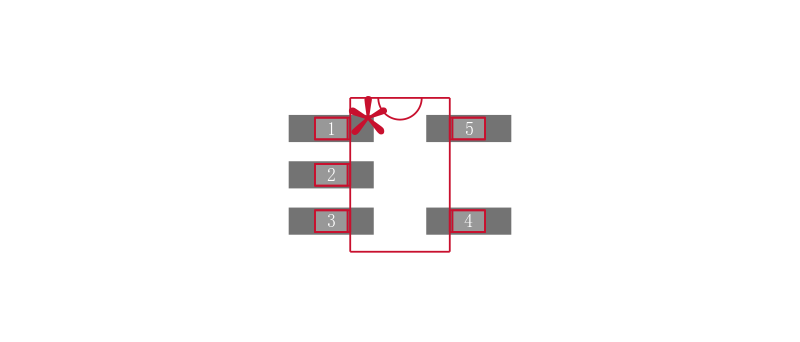

SN74AHC1G86DCKRE4封装焊盘图
在线购买SN74AHC1G86DCKRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHC1G86DCKRE4 | TI 德州仪器 | 单路2输入异或门 SINGLE 2-INPUT EXCLUSIVE-OR GATE | 搜索库存 |
替代型号SN74AHC1G86DCKRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHC1G86DCKRE4 品牌： TI 德州仪器 封装： SC-70-5 2V to 5.5V | 当前型号 | 单路2输入异或门 SINGLE 2-INPUT EXCLUSIVE-OR GATE | 当前型号 |
| 型号： SN74AHC1G86DCKR 品牌： 德州仪器 封装： SC-70 2V to 5.5V 5Pin | 类似代替 | TEXAS INSTRUMENTS SN74AHC1G86DCKR 异或门, ACH系列, 1门, 2输入, 8 mA, 2V至5.5V, SC-70-5 | SN74AHC1G86DCKRE4和SN74AHC1G86DCKR的区别 |
