电源电压DC 1.65V ~ 5.50V
输出接口数 1
电路数 1
位数 1
传送延迟时间 3.50 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 6
封装 SOT-23-6
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-6
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free

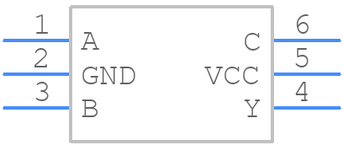

SN74LVC1G11DBVRG4引脚图

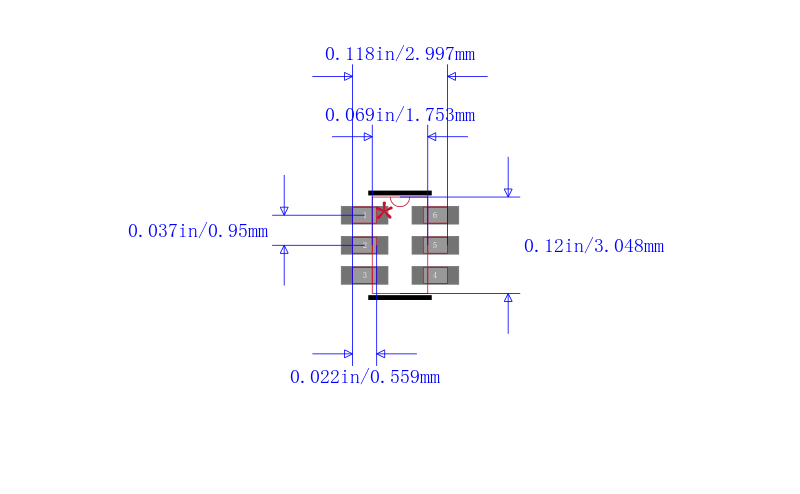

SN74LVC1G11DBVRG4封装图

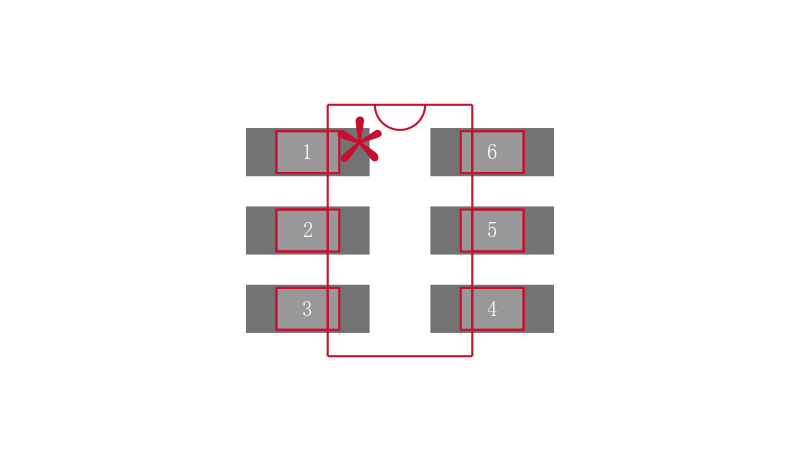

SN74LVC1G11DBVRG4封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC1G11DBVRG4 | TI 德州仪器 | 单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC1G11DBVRG4 品牌： TI 德州仪器 封装： SOT-23-6 1.65V to 5.5V | 当前型号 | 单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE | 当前型号 |
| 型号： SN74LVC1G11DBVR 品牌： 德州仪器 封装： SOT-23 1.65V to 5.5V 6Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC1G11DBVR. 芯片, 单路与门, 3输入, SOT-23-6, 整卷 | SN74LVC1G11DBVRG4和SN74LVC1G11DBVR的区别 |
| 型号： SN74LVC1G11DCKR 品牌： 德州仪器 封装： SC-70 1.65V to 5.5V 6Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC1G11DCKR. 逻辑芯片, 单路3输入与门, SC70-6 | SN74LVC1G11DBVRG4和SN74LVC1G11DCKR的区别 |
| 型号： SN74LVC1G11DCKRG4 品牌： 德州仪器 封装： SC-70-6 1.65V to 5.5V | 类似代替 | 单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE | SN74LVC1G11DBVRG4和SN74LVC1G11DCKRG4的区别 |
