SN74LVC1G38DBVRE4
TI(德州仪器)
主动器件
SN74LVC1G38DBVRE4中文资料参数规格
技术参数
电源电压DC 1.65V ~ 5.50V
输出接口数 1
电路数 1
位数 1
传送延迟时间 3.90 ns
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
逻辑门个数 1
输入数 2
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC1G38DBVRE4引脚图与封装图

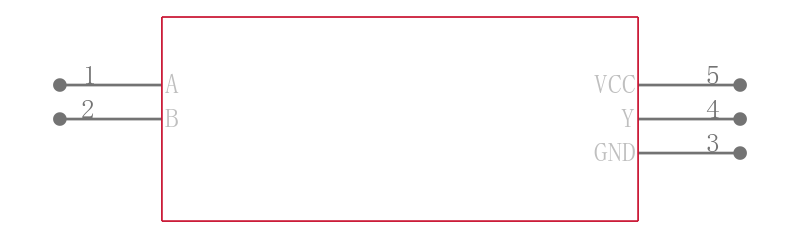

SN74LVC1G38DBVRE4引脚图

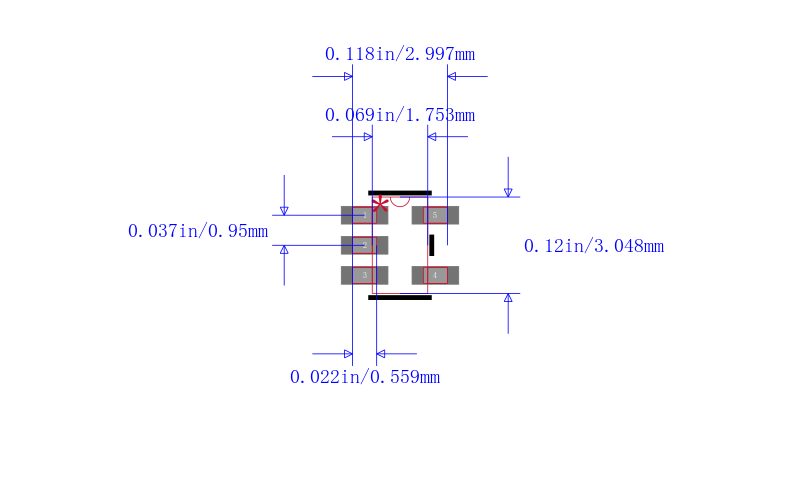

SN74LVC1G38DBVRE4封装图

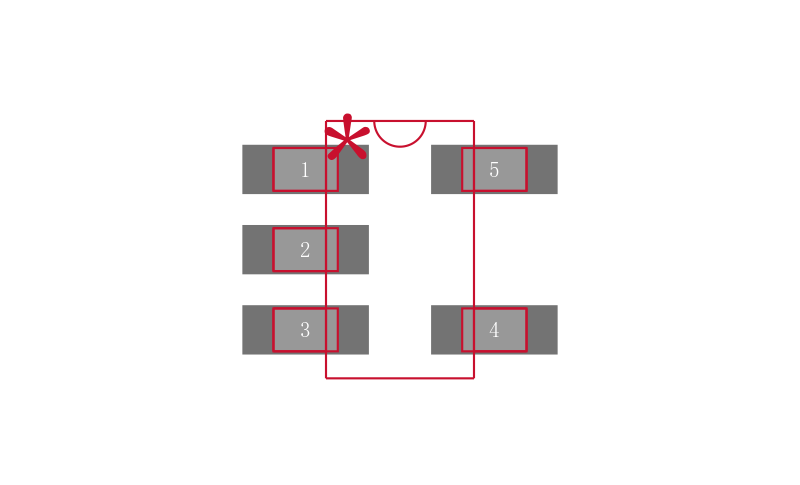

SN74LVC1G38DBVRE4封装焊盘图
在线购买SN74LVC1G38DBVRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC1G38DBVRE4 | TI 德州仪器 | 具有开漏输出的单路 2 输入与非门 5-SOT-23 -40 to 125 | 搜索库存 |
替代型号SN74LVC1G38DBVRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC1G38DBVRE4 品牌： TI 德州仪器 封装： SOT-23-5 1.65V to 5.5V | 当前型号 | 具有开漏输出的单路 2 输入与非门 5-SOT-23 -40 to 125 | 当前型号 |
| 型号： SN74LVC1G38DBVTG4 品牌： 德州仪器 封装： SOT-23-5 1.65V to 5.5V | 完全替代 | 具有开漏输出的单路 2 输入与非门 5-SOT-23 -40 to 125 | SN74LVC1G38DBVRE4和SN74LVC1G38DBVTG4的区别 |
| 型号： SN74LVC1G38DBVTE4 品牌： 德州仪器 封装： SOT-23-5 1.65V to 5.5V | 完全替代 | IC SGL 2IN NAND GTE W/OD SOT23-5 | SN74LVC1G38DBVRE4和SN74LVC1G38DBVTE4的区别 |
| 型号： SN74LVC1G38DBVR 品牌： 德州仪器 封装： SOT-23 1.65V to 5.5V 5Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC1G38DBVR 与非门, LVC系列, 2输入, 1门, 32 mA, 1.65V至5.5V, SOT-23-5 | SN74LVC1G38DBVRE4和SN74LVC1G38DBVR的区别 |
