SN74AHC1G04DBVRE4
TI(德州仪器)
主动器件
SN74AHC1G04DBVRE4中文资料参数规格
技术参数
电路数 1
位数 1
传送延迟时间 8.50 ns
逻辑门个数 1
输入数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AHC1G04DBVRE4引脚图与封装图

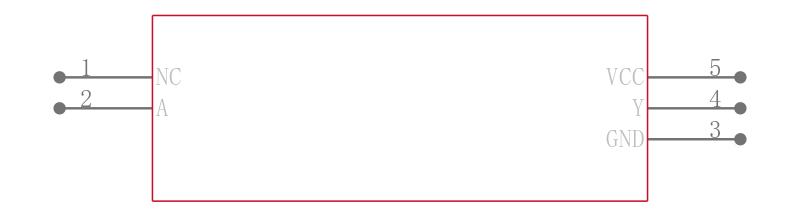

SN74AHC1G04DBVRE4引脚图
SN74AHC1G04DBVRE4封装图

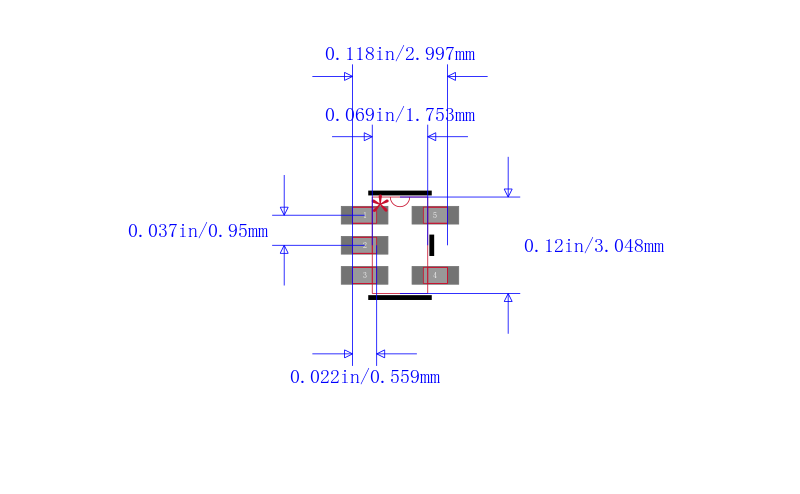

SN74AHC1G04DBVRE4封装焊盘图
在线购买SN74AHC1G04DBVRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHC1G04DBVRE4 | TI 德州仪器 | 单非门 SINGLE INVERTER GATE | 搜索库存 |
替代型号SN74AHC1G04DBVRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHC1G04DBVRE4 品牌： TI 德州仪器 封装： SOT-23-5 | 当前型号 | 单非门 SINGLE INVERTER GATE | 当前型号 |
| 型号： SN74AHC1G04DBVT 品牌： 德州仪器 封装： SOT-23-5 5Pin | 完全替代 | 74AHC1G 系列，Texas Instruments高级高速 CMOS 逻辑 单门封装 工作电压：2 至 5.5 V 低功耗：10μA max Icc 5V 时的输出驱动性能 ±8mA ### 74AHC 系列 | SN74AHC1G04DBVRE4和SN74AHC1G04DBVT的区别 |
| 型号： SN74AHC1G04DBVTG4 品牌： 德州仪器 封装： SC-74A 1Bit | 完全替代 | 单非门 SINGLE INVERTER GATE | SN74AHC1G04DBVRE4和SN74AHC1G04DBVTG4的区别 |
