SN74AS11N

SN74AS11N

TI(德州仪器) 主动器件

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES

与门 IC 3 通道 - 14-PDIP


得捷:
IC GATE AND 3CH 3-INP 14DIP


德州仪器TI:
3-ch, 3-input, 4.5-V to 5.5-V bipolar AND gates


贸泽:
Logic Gates Triple 3 Input


艾睿:
AND Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube


安富利:
AND Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube


Chip1Stop:
AND Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube


Verical:
AND Gate 3-Element 3-IN Bipolar 14-Pin PDIP Tube


DeviceMart:
IC GATE AND TRIPLE 3INP 14-DIP


Win Source:
AND Gate IC 3 Channel 14-PDIP


SN74AS11N中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 20.0 mA

电路数 3

位数 3

传送延迟时间 6.00 ns

电压波节 5.00 V

逻辑门个数 3

输出电流驱动 -100 µA

输入数 3

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

SN74AS11N引脚图与封装图

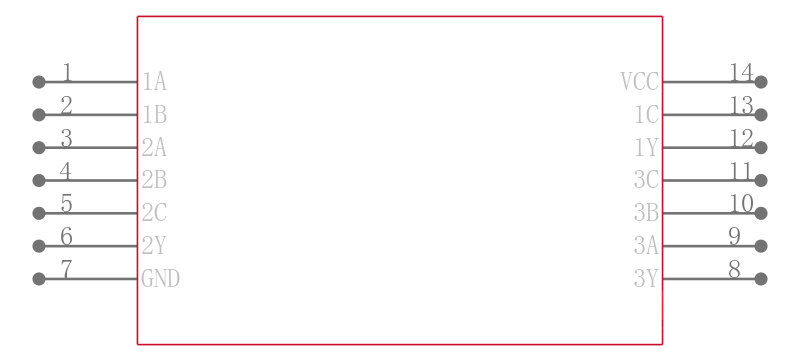

SN74AS11N引脚图

SN74AS11N引脚图

SN74AS11N封装图

SN74AS11N封装图

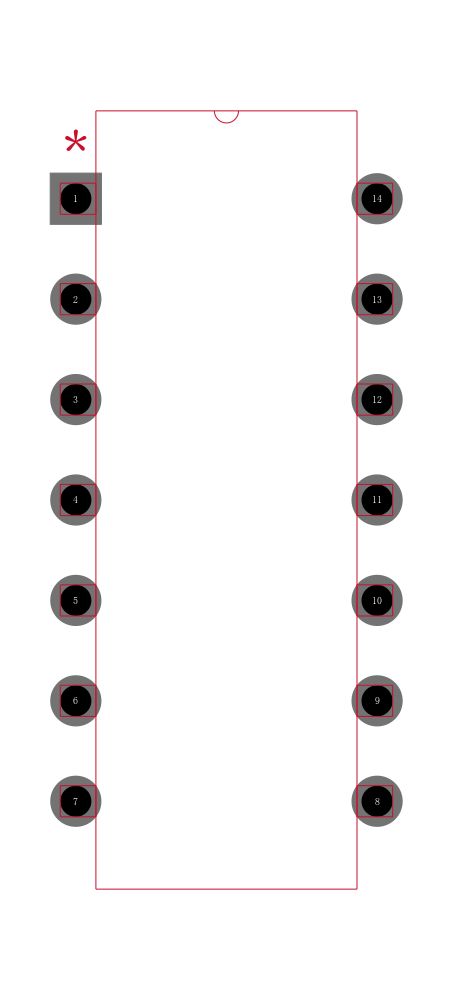

SN74AS11N封装焊盘图

SN74AS11N封装焊盘图

在线购买SN74AS11N
型号 制造商 描述 购买
SN74AS11N TI 德州仪器 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES 搜索库存
替代型号SN74AS11N
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74AS11N

品牌: TI 德州仪器

封装: 14PDIP 4.5V to 5.5V 14Pin

当前型号

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES

当前型号

型号: SN74AS11DR

品牌: 德州仪器

封装: 14-SOIC 4.5V to 5.5V 14Pin

完全替代

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES

SN74AS11N和SN74AS11DR的区别

型号: SN74AS11NE4

品牌: 德州仪器

封装: DIP 4.5V to 5.5V 14Pin

完全替代

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES

SN74AS11N和SN74AS11NE4的区别
