SN74S38DR

SN74S38DR

TI(德州仪器) 主动器件

与集电极开路输出四路2输入正与非缓冲区 QUADRUPLE 2-INPUT POSITIVE-NAND BUFFERS WITH OPEN-COLLECTOR OUTPUTS

与非门 IC 4 通道 开路集电极 14-SOIC


得捷:
IC GATE NAND OPEN 4CH 2IN 14SOIC


立创商城:
SN74S38DR


德州仪器TI:
4-ch, 2-input, 4.75-V to 5.25-V bipolar NAND gates with open-collector outputs


艾睿:
NAND Gate 4-Element 2-IN Bipolar 14-Pin SOIC T/R


安富利:
NAND Gate 4-Element 2-IN Bipolar 14-Pin SOIC T/R


Chip1Stop:
NAND Gate 4-Element 2-IN Bipolar 14-Pin SOIC T/R


Verical:
NAND Gate 4-Element 2-IN Bipolar 14-Pin SOIC T/R


SN74S38DR中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 60.0 mA

电路数 4

位数 4

传送延迟时间 10.0 ns

电压波节 5.00 V

静态电流 46.0 mA

逻辑门个数 4

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74S38DR引脚图与封装图

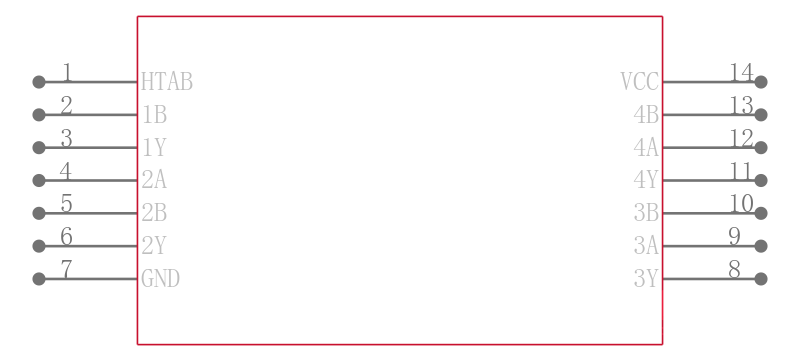

SN74S38DR引脚图

SN74S38DR引脚图

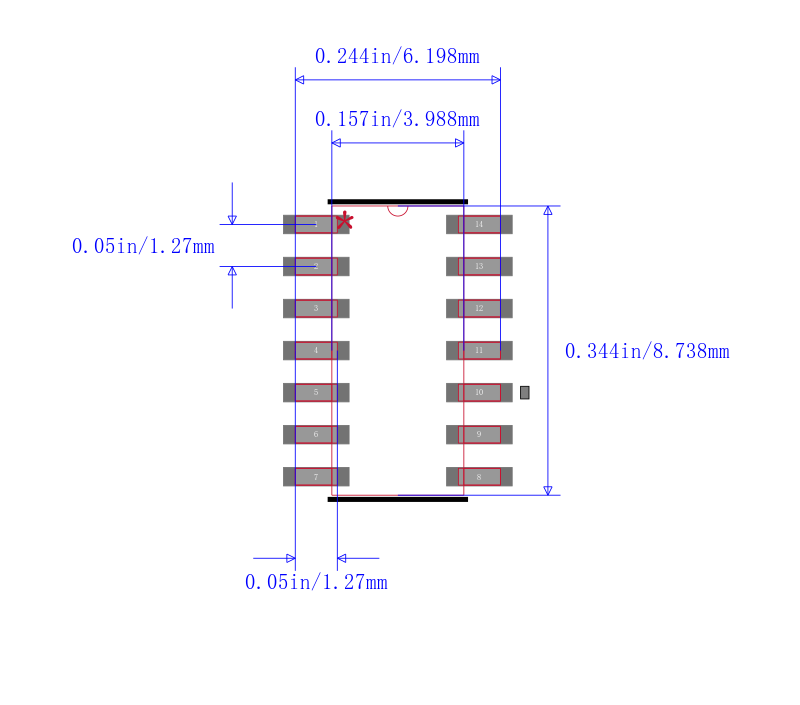

SN74S38DR封装图

SN74S38DR封装图

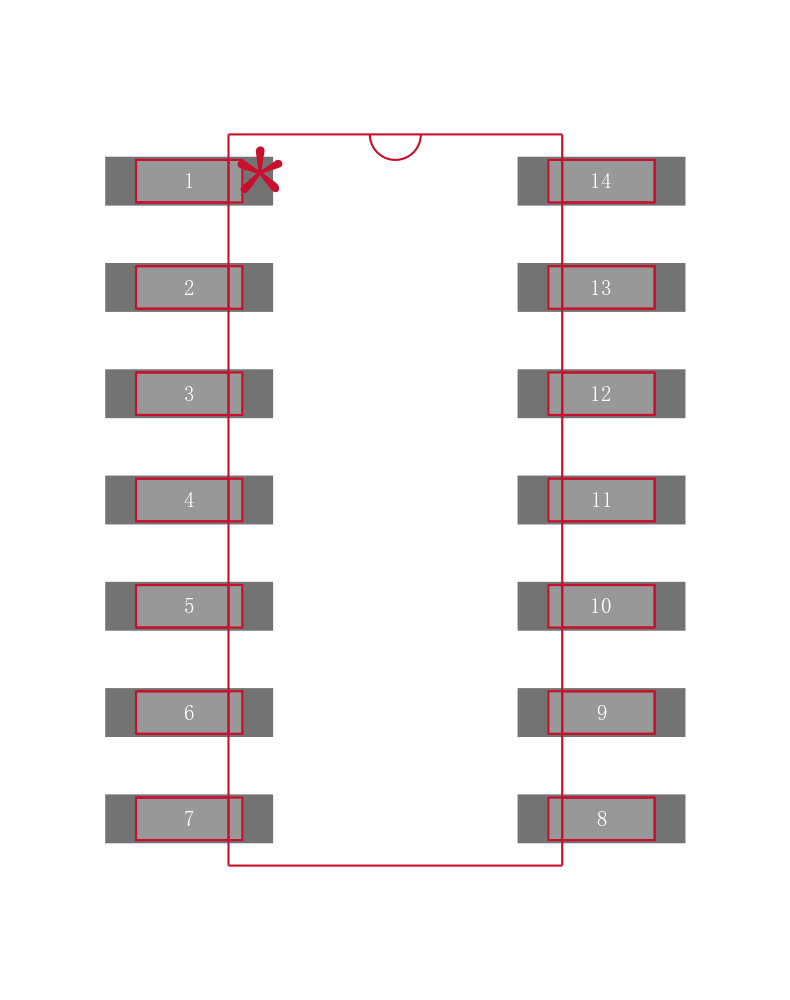

SN74S38DR封装焊盘图

SN74S38DR封装焊盘图

在线购买SN74S38DR
型号 制造商 描述 购买
SN74S38DR TI 德州仪器 与集电极开路输出四路2输入正与非缓冲区 QUADRUPLE 2-INPUT POSITIVE-NAND BUFFERS WITH OPEN-COLLECTOR OUTPUTS 搜索库存
替代型号SN74S38DR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74S38DR

品牌： TI 德州仪器

封装： 14SOIC 4.75V to 5.25V 14Pin

当前型号

与集电极开路输出四路2输入正与非缓冲区 QUADRUPLE 2-INPUT POSITIVE-NAND BUFFERS WITH OPEN-COLLECTOR OUTPUTS

当前型号

型号： SN74S38DRE4

品牌： 德州仪器

封装： SOIC 4.75V to 5.25V 14Pin

完全替代

与集电极开路输出四路2输入正与非缓冲区 QUADRUPLE 2-INPUT POSITIVE-NAND BUFFERS WITH OPEN-COLLECTOR OUTPUTS

SN74S38DR和SN74S38DRE4的区别

型号： SN74S38DG4

品牌： 德州仪器

封装： SOIC 4.75V to 5.25V 14Pin

完全替代

NAND Gate 4Element 2IN Bipolar 14Pin SOIC Tube

SN74S38DR和SN74S38DG4的区别

型号： SN74S38DE4

品牌： 德州仪器

封装：

完全替代

与集电极开路输出四路2输入正与非缓冲区 QUADRUPLE 2-INPUT POSITIVE-NAND BUFFERS WITH OPEN-COLLECTOR OUTPUTS

SN74S38DR和SN74S38DE4的区别
