SN74LVC1G11MDCKREP

SN74LVC1G11MDCKREP

TI(德州仪器) 主动器件

单3输入正与门 SINGLE 3-INPUT POSITIVE AND GATE

与门 IC 1 通道 - SC-70-6


立创商城:
SN74LVC1G11MDCKREP


得捷:
IC GATE AND 1CH 3-INP SC70-6


德州仪器TI:
Enhanced product single 3-input, 1.65-V to 5.5-V AND gate


e络盟:
与门, 74LVC1G11, 3输入, 1.65V至5.5V, SC-70-6


艾睿:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R


安富利:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R


Chip1Stop:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R


Verical:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R


Newark:
# TEXAS INSTRUMENTS  SN74LVC1G11MDCKREP  AND GATE, SINGLE, 3 I/P, SC-70-6


Win Source:
IC GATE AND 1CH 3-INP SC70-6 / AND Gate IC 1 Channel SC-70-6


SN74LVC1G11MDCKREP中文资料参数规格
技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

电路数 1

针脚数 6

位数 1

传送延迟时间 5.90 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

SN74LVC1G11MDCKREP引脚图与封装图

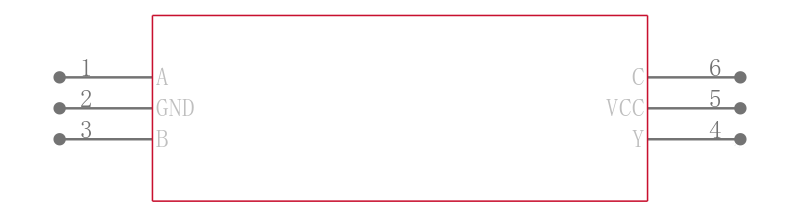

SN74LVC1G11MDCKREP引脚图

SN74LVC1G11MDCKREP引脚图

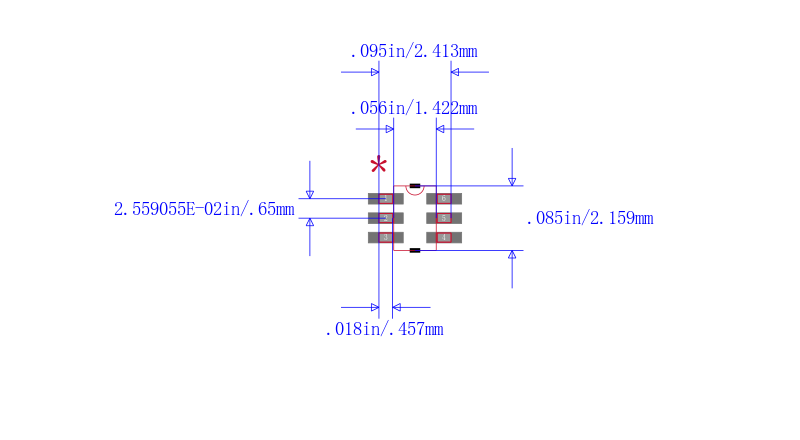

SN74LVC1G11MDCKREP封装图

SN74LVC1G11MDCKREP封装图

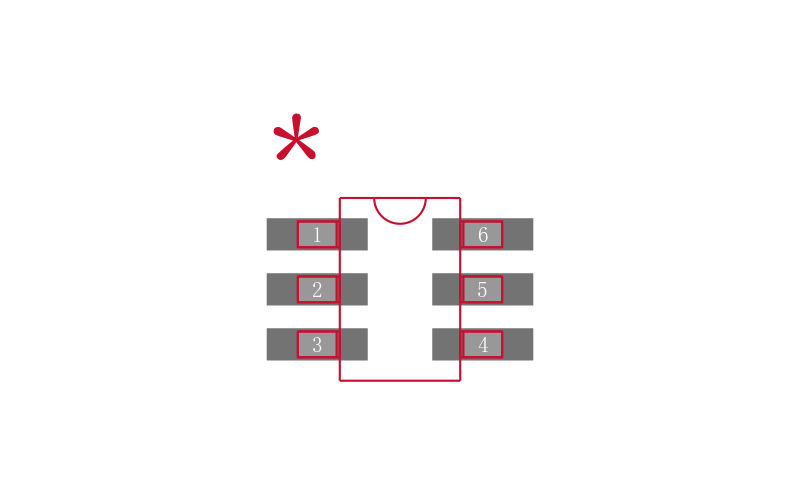

SN74LVC1G11MDCKREP封装焊盘图

SN74LVC1G11MDCKREP封装焊盘图
