SN74ACT2235-40FN
TI(德州仪器)
主动器件
SN74ACT2235-40FN中文资料参数规格
技术参数
频率 25.0 MHz
电源电压DC 4.50V ~ 5.50V
电路数 2
时钟频率 25.0MHz max
电压波节 5.00 V
数据速率 50.0 Mbps
存取时间 35 ns
内存容量 1125 B
输出电流驱动 -500 µA
存取时间Max 25 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 44
封装 PLCC-44
外形尺寸
宽度 16.59 mm
高度 4.06 mm
封装 PLCC-44
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
SN74ACT2235-40FN引脚图与封装图

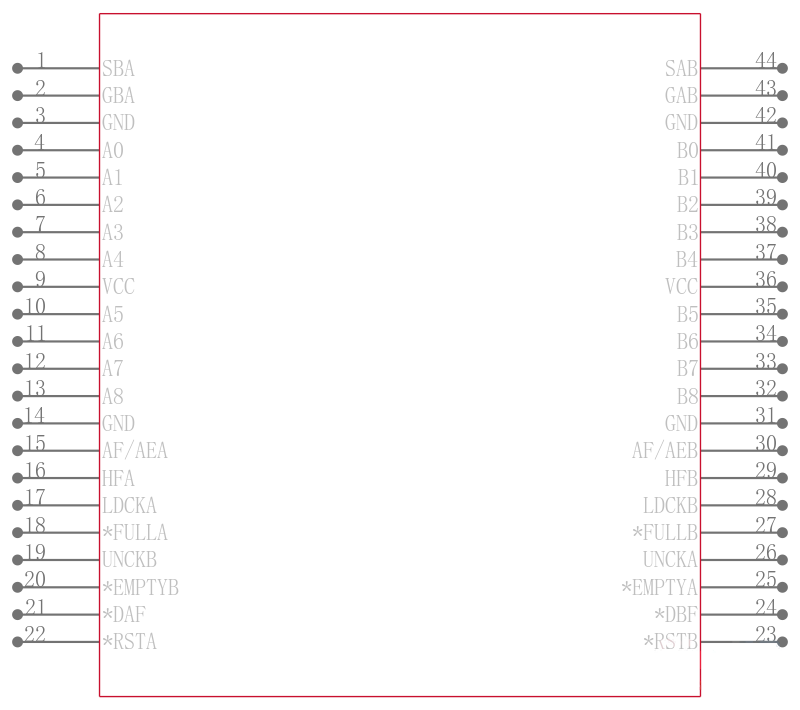

SN74ACT2235-40FN引脚图

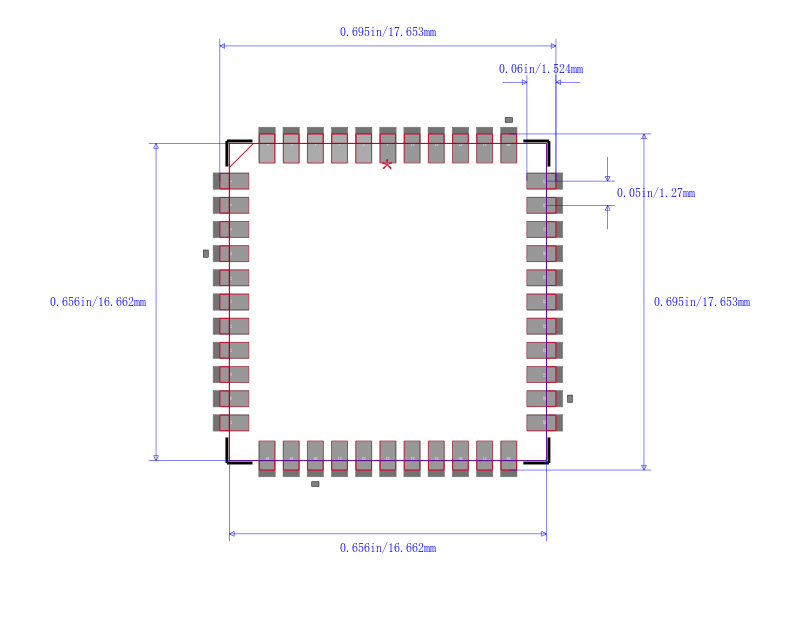

SN74ACT2235-40FN封装图

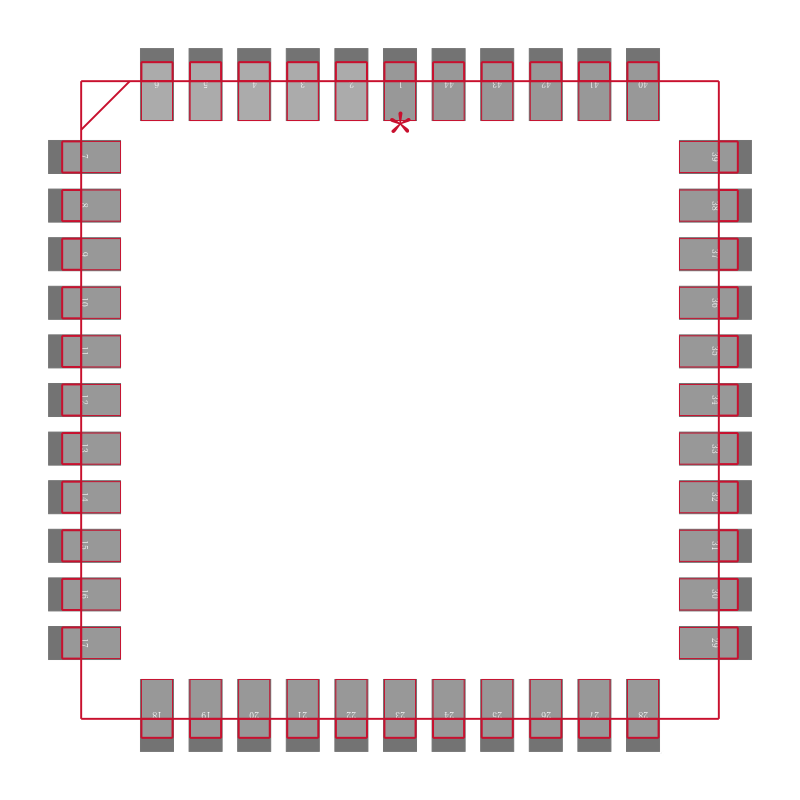

SN74ACT2235-40FN封装焊盘图
在线购买SN74ACT2235-40FN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ACT2235-40FN | TI 德州仪器 | 1024 】 9 】 2异步双向先入先出存储器 1024 】 9 】 2 ASYNCHRONOUS BIDIRECTIONAL FIRST-IN, FIRST-OUT MEMORY | 搜索库存 |
替代型号SN74ACT2235-40FN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ACT2235-40FN 品牌： TI 德州仪器 封装： 44-LCC 1125B 4.5V to 5.5V 44Pin | 当前型号 | 1024 】 9 】 2异步双向先入先出存储器 1024 】 9 】 2 ASYNCHRONOUS BIDIRECTIONAL FIRST-IN, FIRST-OUT MEMORY | 当前型号 |
| 型号： SN74ACT2235-30FN 品牌： 德州仪器 封装： QCCJ 4.5V to 5.5V | 完全替代 | 1024 】 9 】 2异步双向先入先出存储器 1024 】 9 】 2 ASYNCHRONOUS BIDIRECTIONAL FIRST-IN, FIRST-OUT MEMORY | SN74ACT2235-40FN和SN74ACT2235-30FN的区别 |
| 型号： SN74ACT2235-60FN 品牌： 德州仪器 封装： 44-LCC 1125B 4.5V to 5.5V 44Pin | 类似代替 | 74 ACT 系列，触发器/锁存器/移位寄存器，Texas Instruments高级 CMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 TTL、输出 CMOS ### 74ACT 系列 | SN74ACT2235-40FN和SN74ACT2235-60FN的区别 |
| 型号： SN74ACT2235-20FN 品牌： 德州仪器 封装： 44-LCC 4.5V to 5.5V 44Pin | 类似代替 | 1024 】 9 】 2异步双向先入先出存储器 1024 】 9 】 2 ASYNCHRONOUS BIDIRECTIONAL FIRST-IN, FIRST-OUT MEMORY | SN74ACT2235-40FN和SN74ACT2235-20FN的区别 |
