电源电压DC 4.75V ~ 5.25V
输出接口数 1
输出电流 16.0 mA
电路数 4
位数 4
传送延迟时间 15.0 ns
电压波节 5.00 V
静态电流 2.40 mA
逻辑门个数 4
输出电流驱动 -50.0 µA
输入数 2
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Surface Mount
引脚数 8
封装 SOP-8
宽度 5.3 mm
封装 SOP-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free

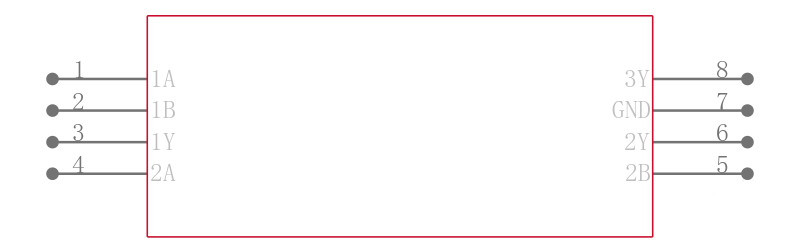

SN74LS00PSR引脚图
SN74LS00PSR封装图
SN74LS00PSR封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS00PSR | TI 德州仪器 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS00PSR 品牌： TI 德州仪器 封装： 8SOP 4.75V to 5.25V 8Pin | 当前型号 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | 当前型号 |
| 型号： SN74LS00PSRE4 品牌： 德州仪器 封装： 4.75V to 5.25V 8Pin | 完全替代 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | SN74LS00PSR和SN74LS00PSRE4的区别 |
| 型号： SN74LS00PSRG4 品牌： 德州仪器 封装： SOP 4.75V to 5.25V 8Pin | 类似代替 | 四路2输入正与非门 QUADRUPLE 2-INPUT POSITIVE-NAND GATES | SN74LS00PSR和SN74LS00PSRG4的区别 |
