SN74AUP1G04DBVR

SN74AUP1G04DBVR

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN74AUP1G04DBVR  非门, AUP系列, 1输入, 1门, 20 mA, 800 mV至3.6V, SOT-23-5

74AUP1G 系列,Texas Instruments


得捷:
IC INVERTER 1CH 1-INP SOT23-5


立创商城:
SN74AUP1G04DBVR


德州仪器TI:
Single 0.8-V to 3.6-V low power inverter


欧时:
### 74AUP1G 系列,Texas Instruments### 74AUP 系列工业标准高级超低功耗 AUP 逻辑系列产品,用于超低功耗、体积小的逻辑解决方案,适用于 1.8 V 和混合 1.8 V / 3.3 V 电路应用。 AUP 逻辑系列提供以下特征:广泛的电压范围:0.8 至 3.6V 施密特触发器输入,用于高抗杂讯度 极低的动态功耗 增强型 ESD 保护 速度/功耗优化


贸泽:
Inverters LoPwr Sngl Invrtr Gt


e络盟:
非门, 74AUP1G04, 1输入, 20mA, 800 mV至3.6V, SOT-23-5


艾睿:
SN74AUP1G04DBVR inverting Schmitt triggers from Texas Instruments are designed specifically to clean up noisy analog signals and convert them into more manageable digital signals. This inverting Schmitt trigger has an operating temperature range of -40 °C to 85 °C. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. This device has a typical operating supply voltage of 1.8|2.5|3.3 V. Its minimum operating supply voltage of 0.8 V, while its maximum is 3.6 V.


安富利:
Inverter 1-Element CMOS 5-Pin SOT-23 T/R


Chip1Stop:
Inverter 1-Element CMOS 5-Pin SOT-23 T/R


Verical:
Inverter 1-Element CMOS 5-Pin SOT-23 T/R


Newark:
# TEXAS INSTRUMENTS  SN74AUP1G04DBVR  Inverter, 74AUP1G04, 1 Input, 20 mA, 800 mV to 3.6 V, SOT-23-5


Win Source:
IC SNGL INVERTER GATE LP SOT23-5


DeviceMart:
IC SNGL INVERTER GATE LP SOT23-5


SN74AUP1G04DBVR中文资料参数规格
技术参数

电源电压DC 3.60V max

输出电流 20 mA

电路数 1

针脚数 5

位数 1

传送延迟时间 3.90 ns, 4.50 ns, 5.00 ns, 6.20 ns, 13.5 ns

逻辑门个数 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 0.8V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 0.8 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 3.05 mm

宽度 1.75 mm

高度 1.3 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

SN74AUP1G04DBVR引脚图与封装图

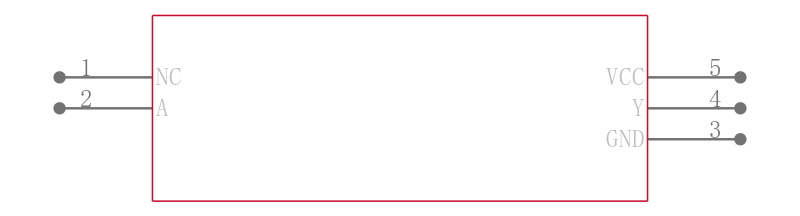

SN74AUP1G04DBVR引脚图

SN74AUP1G04DBVR引脚图

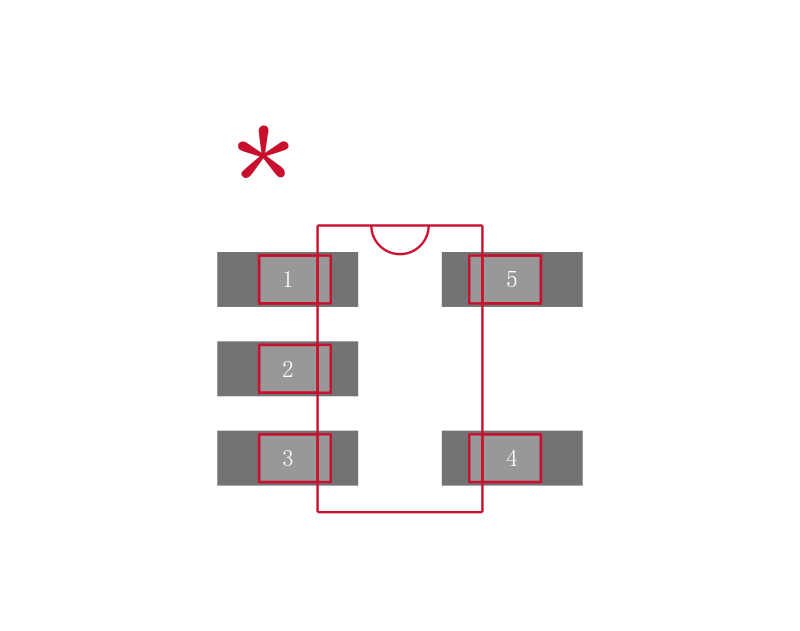

SN74AUP1G04DBVR封装图

SN74AUP1G04DBVR封装图

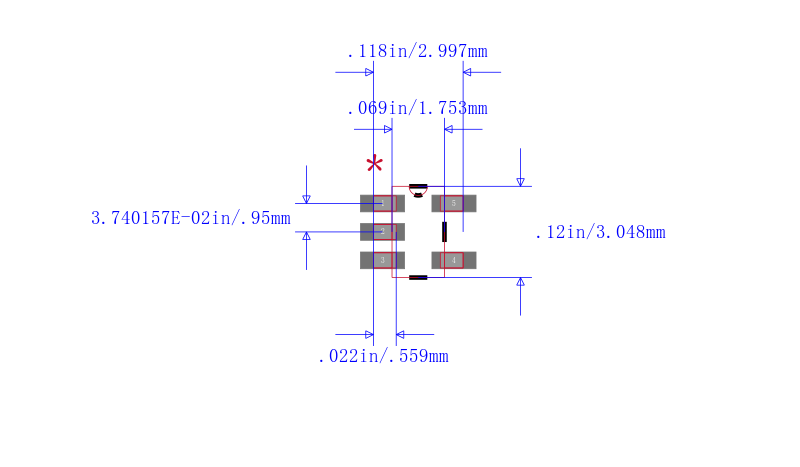

SN74AUP1G04DBVR封装焊盘图

SN74AUP1G04DBVR封装焊盘图
