SN74ACT10DR

SN74ACT10DR

TI(德州仪器) 主动器件

TRIPLE - 3 -INPUT PSITIVE与非门 TRIPLE-3-INPUT PSITIVE-NAND GATES

与非门 IC 3 通道 - 14-SOIC


得捷:
IC GATE NAND 3CH 3-INP 14SOIC


立创商城:
SN74ACT10DR


德州仪器TI:
3-ch, 3-input, 4.5-V to 5.5-V NAND gates with TTL-compatible CMOS inputs


艾睿:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R


安富利:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R


Chip1Stop:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R


Verical:
NAND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R


Win Source:
NAND Gate IC 3 Channel 14-SOIC


SN74ACT10DR中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 24.0 mA

电路数 3

位数 3

传送延迟时间 10.0 ns

电压波节 5.00 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ACT10DR引脚图与封装图

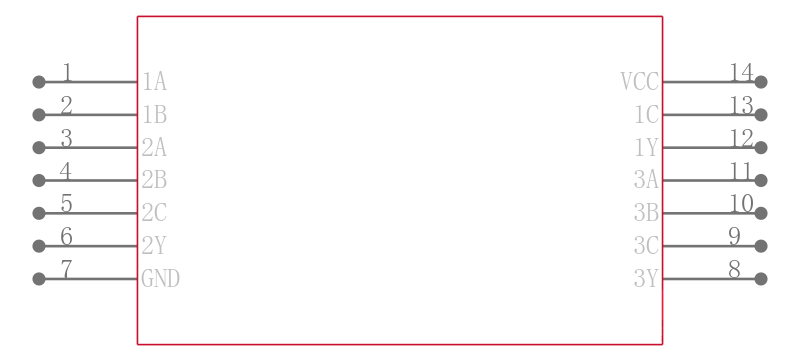

SN74ACT10DR引脚图

SN74ACT10DR引脚图

SN74ACT10DR封装图

SN74ACT10DR封装图

SN74ACT10DR封装焊盘图

SN74ACT10DR封装焊盘图

在线购买SN74ACT10DR
型号 制造商 描述 购买
SN74ACT10DR TI 德州仪器 TRIPLE - 3 -INPUT PSITIVE与非门 TRIPLE-3-INPUT PSITIVE-NAND GATES 搜索库存
替代型号SN74ACT10DR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74ACT10DR

品牌: TI 德州仪器

封装: 14SOIC 4.5V to 5.5V 14Pin

当前型号

TRIPLE - 3 -INPUT PSITIVE与非门 TRIPLE-3-INPUT PSITIVE-NAND GATES

当前型号

型号: SN74ACT10DRE4

品牌: 德州仪器

封装: SOIC-14 4.5V to 5.5V 14Pin

完全替代

三路 3 输入正与非门 14-SOIC -40 to 85

SN74ACT10DR和SN74ACT10DRE4的区别

型号: SN74ACT10NSR

品牌: 德州仪器

封装: 14-SOIC

完全替代

TRIPLE - 3 -INPUT PSITIVE与非门 TRIPLE-3-INPUT PSITIVE-NAND GATES

SN74ACT10DR和SN74ACT10NSR的区别

型号: SN74ACT10NSRG4

品牌: 德州仪器

封装: 14-SOIC

完全替代

NAND Gate 3Element 3IN CMOS 14Pin SOP T/R

SN74ACT10DR和SN74ACT10NSRG4的区别
