SN74AUC1G02DRLR
TI(德州仪器)
主动器件
SN74AUC1G02DRLR中文资料参数规格
技术参数
电源电压DC 2.70 V
输出接口数 1
输出电流 9.00 mA
电路数 1
位数 1
传送延迟时间 1.70 ns
电压波节 2.50 V
逻辑门个数 1
输出电流驱动 8.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 0.8V ~ 2.7V
电源电压Max 2.7 V
电源电压Min 0.8 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-553-5
外形尺寸
封装 SOT-553-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74AUC1G02DRLR引脚图与封装图
SN74AUC1G02DRLR引脚图
SN74AUC1G02DRLR封装图

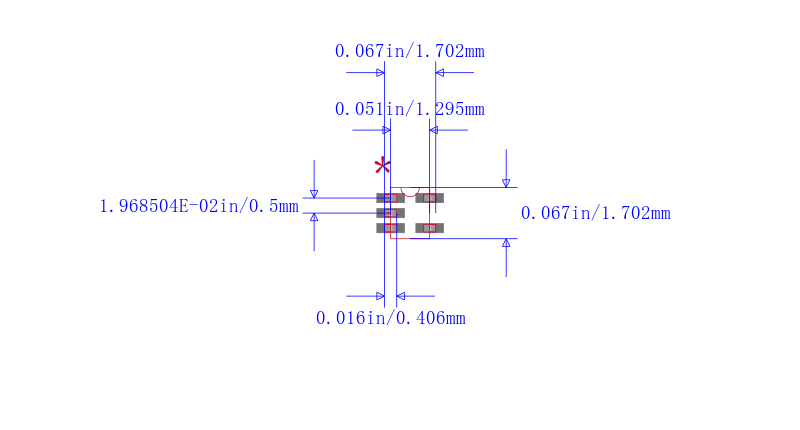

SN74AUC1G02DRLR封装焊盘图
在线购买SN74AUC1G02DRLR
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AUC1G02DRLR | TI 德州仪器 | 单路2输入正或非门 SINGLE 2-INPUT POSITIVE-NOR GATE | 搜索库存 |
替代型号SN74AUC1G02DRLR
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AUC1G02DRLR 品牌： TI 德州仪器 封装： SOT-553-5 2.7V 5Pin | 当前型号 | 单路2输入正或非门 SINGLE 2-INPUT POSITIVE-NOR GATE | 当前型号 |
| 型号： SN74AUC1G02DRLRG4 品牌： 德州仪器 封装： SOT-553-5 5Pin | 类似代替 | 单路2输入正或非门 SINGLE 2-INPUT POSITIVE-NOR GATE | SN74AUC1G02DRLR和SN74AUC1G02DRLRG4的区别 |
| 型号： NL17SV02XV5T2 品牌： 安森美 封装： SOT-553 3.6V 5Pin | 功能相似 | 单路2输入或非门 Single 2-Input NOR Gate | SN74AUC1G02DRLR和NL17SV02XV5T2的区别 |
