SN74S257DE4
TI(德州仪器)
电子元器件分类
SN74S257DE4中文资料参数规格
技术参数
电路数 4
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
封装 SOIC-16
外形尺寸
长度 9.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74S257DE4引脚图与封装图

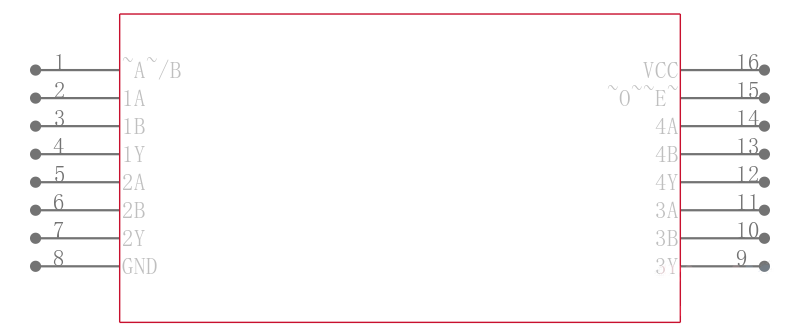

SN74S257DE4引脚图

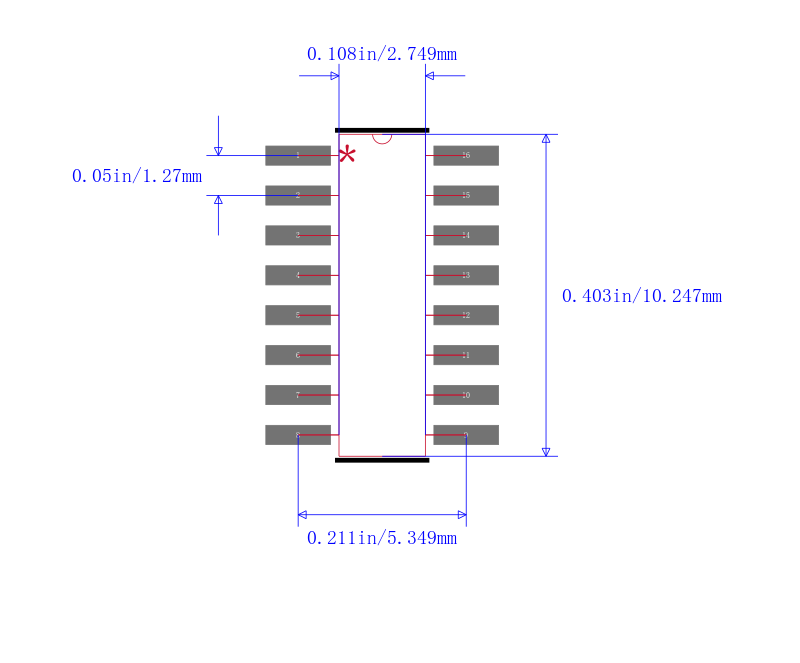

SN74S257DE4封装图

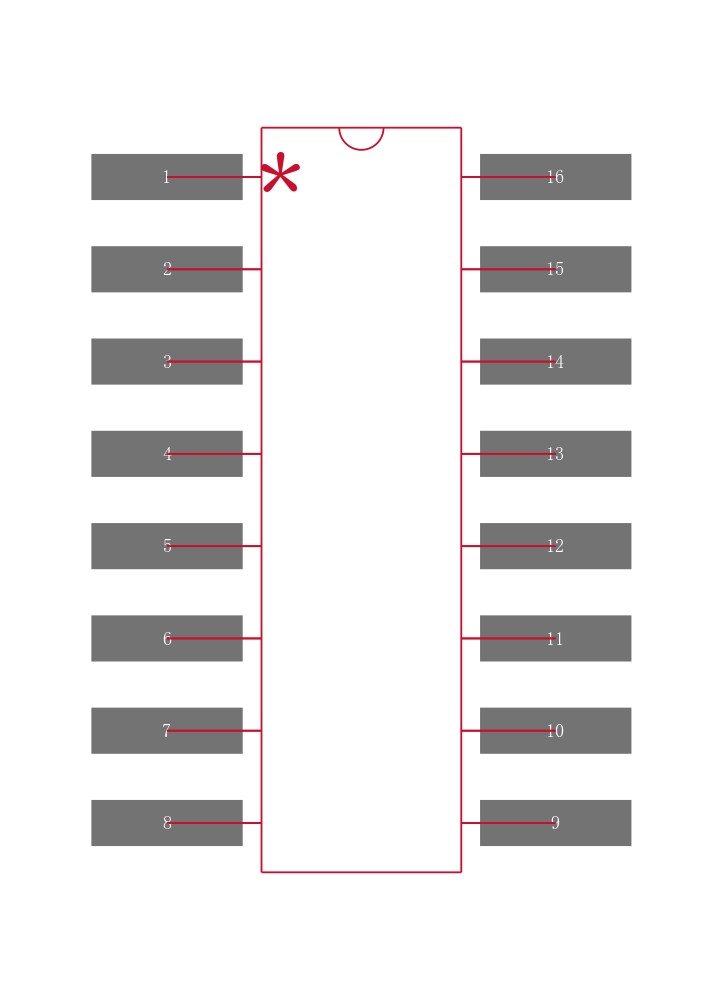

SN74S257DE4封装焊盘图
在线购买SN74S257DE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74S257DE4 | TI 德州仪器 | 四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | 搜索库存 |
替代型号SN74S257DE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74S257DE4 品牌： TI 德州仪器 封装： 16-SOIC | 当前型号 | 四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | 当前型号 |
| 型号： SN74S151D 品牌： 德州仪器 封装： 16SOIC 4.75V to 5.25V 16Pin | 完全替代 | 数据选择器/多路复用器 DATA SELECTORS/MULTIPLEXERS | SN74S257DE4和SN74S151D的区别 |
| 型号： SN74S157NSR 品牌： 德州仪器 封装： 16-SOIC 16Pin | 完全替代 | 四路2号线到1线数据SELECTIORS /多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTIORS/MULTIPLEXERS | SN74S257DE4和SN74S157NSR的区别 |
| 型号： SN74S151DG4 品牌： 德州仪器 封装： 16-SOIC 4.75V to 5.25V 16Pin | 完全替代 | 数据选择器/多路复用器 DATA SELECTORS/MULTIPLEXERS | SN74S257DE4和SN74S151DG4的区别 |
