SN74HC158DTG4
TI(德州仪器)
电子元器件分类
SN74HC158DTG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 4
位数 2
电压波节 6.00 V, 5.00 V, 2.00 V
带宽 28.0 MHz
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74HC158DTG4引脚图与封装图

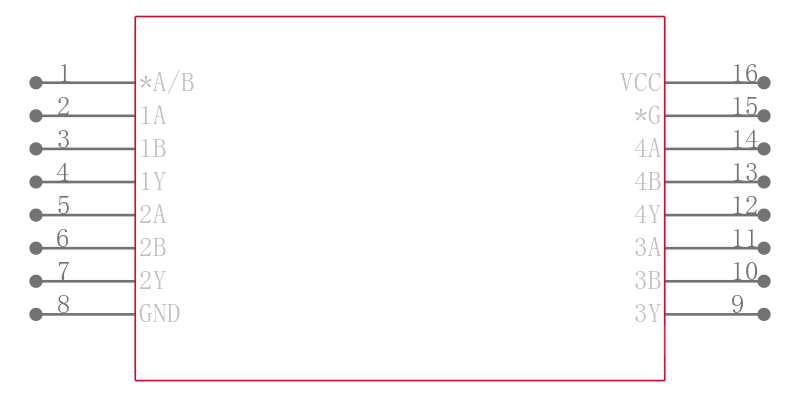

SN74HC158DTG4引脚图
SN74HC158DTG4封装图
SN74HC158DTG4封装焊盘图
在线购买SN74HC158DTG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC158DTG4 | TI 德州仪器 | 四路2号线到1线数据选择器/多路复用器 qUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | 搜索库存 |
替代型号SN74HC158DTG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC158DTG4 品牌： TI 德州仪器 封装： 16-SOIC 2Bit 2V to 6V 16Pin | 当前型号 | 四路2号线到1线数据选择器/多路复用器 qUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | 当前型号 |
| 型号： SN74HC158DT 品牌： 德州仪器 封装： 16-SOIC 2Bit 2V to 6V 16Pin | 完全替代 | 74HC 系列解码器/多路复用器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列解码器、多路复用器、多路信号分离器和模拟开关。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列 | SN74HC158DTG4和SN74HC158DT的区别 |
| 型号： SN74HC158DR 品牌： 德州仪器 封装： 16SOIC 2Bit 2V to 6V 16Pin | 完全替代 | 四路2号线到1线数据选择器/多路复用器 qUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | SN74HC158DTG4和SN74HC158DR的区别 |
| 型号： SN74HC158D 品牌： 德州仪器 封装： SOIC 2Bit 2V to 6V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74HC158D 逻辑芯片, 四路2:1数据复用器, 16SOIC | SN74HC158DTG4和SN74HC158D的区别 |
