SN74HC157PWT

SN74HC157PWT

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN74HC157PWT  芯片, 数据选择器/复用器, 4通道, TSSOP-16

多路复用器 4 x 2:1 16-TSSOP


得捷:
IC SELECTOR/MUX QUAD 2-1 16TSSOP


立创商城:
多路复用器 单电源 2V~6V


德州仪器TI:
Quadruple 2-Line To 1-Line Data Selectors/Multiplexers


贸泽:
Encoders, Decoders, Multiplexers & Demultiplexers Quad 2-1-Line Data Selectors/Mltplxrs


e络盟:
数据选择器/多路复用器, 74HC157系列, 4通道, 2:1, 2V至6V, TSSOP-16


艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


安富利:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


Chip1Stop:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


Verical:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


SN74HC157PWT中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 4

电路数 4

通道数 4

针脚数 16

位数 4

电压波节 6.00 V, 5.00 V, 2.00 V

带宽 28.0 MHz

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74HC157PWT引脚图与封装图

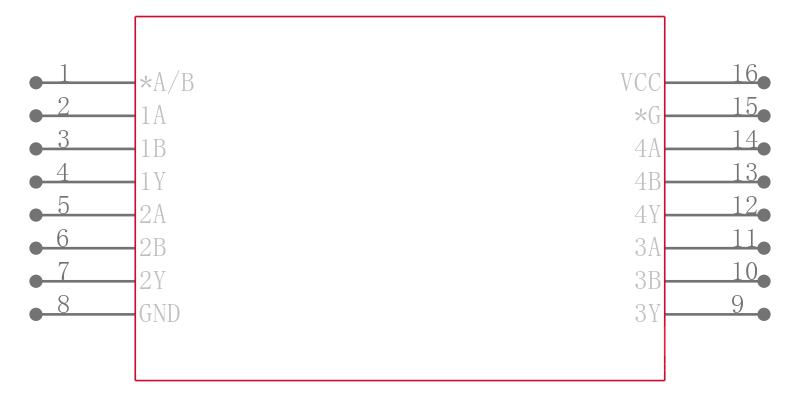

SN74HC157PWT引脚图

SN74HC157PWT引脚图

SN74HC157PWT封装图

SN74HC157PWT封装图

SN74HC157PWT封装焊盘图

SN74HC157PWT封装焊盘图

在线购买SN74HC157PWT
型号 制造商 描述 购买
SN74HC157PWT TI 德州仪器 TEXAS INSTRUMENTS  SN74HC157PWT  芯片, 数据选择器/复用器, 4通道, TSSOP-16 搜索库存
替代型号SN74HC157PWT
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74HC157PWT

品牌: TI 德州仪器

封装: TSSOP 2Bit 2V to 6V 16Pin

当前型号

TEXAS INSTRUMENTS  SN74HC157PWT  芯片, 数据选择器/复用器, 4通道, TSSOP-16

当前型号

型号: SN74HC157PW

品牌: 德州仪器

封装: SOIC 2Bit 2V to 6V 16Pin

完全替代

TEXAS INSTRUMENTS  SN74HC157PW  逻辑芯片, 数据选择器/多路复用器, 四路 2-1, 16TSSOP

SN74HC157PWT和SN74HC157PW的区别

型号: SN74HC157PWR

品牌: 德州仪器

封装: 16-TSSOP 2Bit 2V to 6V 16Pin

完全替代

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

SN74HC157PWT和SN74HC157PWR的区别

型号: SN74HC157PWG4

品牌: 德州仪器

封装: SOIC 2V to 6V 16Pin

完全替代

四路 2 线路至 1 线路数据选择器/多路复用器 16-TSSOP -40 to 85

SN74HC157PWT和SN74HC157PWG4的区别
