SN74F151BD

SN74F151BD

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  SN74F151BD  逻辑芯片, 数据选择器/复用器, 8选1, 16SOIC

74F 系列，Texas Instruments

快速双极逻辑

工作电压：4.5 至 5.5

兼容性：输入 TTL、输出 TTL


得捷:
IC 1-OF-8 DATA SEL/MUX 16-SOIC


立创商城:
多路复用器 单电源 4.5V~5.5V


欧时:
Texas Instruments SN74F151BD 多路分离器, 单 8:1 多路复用器, 5 V电源, 16引脚 SOIC封装


贸泽:
编码器、解码器、复用器和解复用器 8 to 1


e络盟:
# TEXAS INSTRUMENTS  SN74F151BD  逻辑芯片, 数据选择器/复用器, 8选1, 16SOIC


艾睿:
Multiplexer 1-Element Bipolar 8-IN 16-Pin SOIC Tube


安富利:
Multiplexer 1-Element Bipolar 8-IN 16-Pin SOIC Tube


Chip1Stop:
Multiplexer 1-Element Bipolar 8-IN 16-Pin SOIC Tube


Verical:
Multiplexer 1-Element Bipolar 8-IN 16-Pin SOIC Tube


SN74F151BD中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 24 mA

电路数 1

通道数 1

针脚数 16

极性 Non-Inverting, Inverting

电压波节 5.00 V

静态电流 13.5 mA

带宽 70.0 MHz

输出电流驱动 -125 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74F151BD引脚图与封装图
SN74F151BD引脚图

SN74F151BD引脚图

SN74F151BD封装图

SN74F151BD封装图

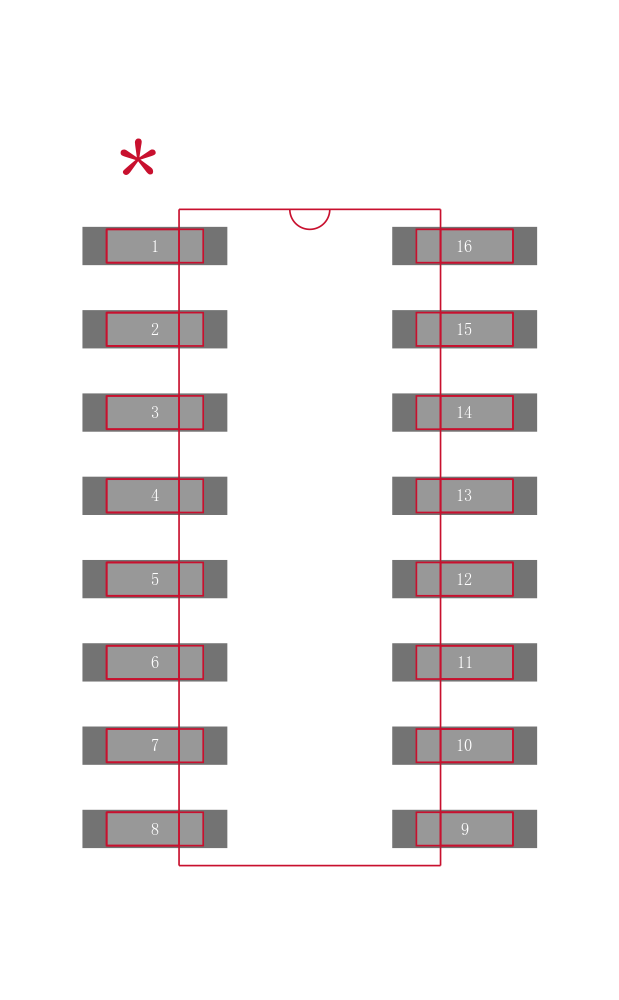

SN74F151BD封装焊盘图

SN74F151BD封装焊盘图

在线购买SN74F151BD
型号 制造商 描述 购买
SN74F151BD TI 德州仪器 TEXAS INSTRUMENTS  SN74F151BD  逻辑芯片, 数据选择器/复用器, 8选1, 16SOIC 搜索库存
替代型号SN74F151BD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74F151BD

品牌： TI 德州仪器

封装： 16SOIC 4.5V to 5.5V 16Pin

当前型号

TEXAS INSTRUMENTS  SN74F151BD  逻辑芯片, 数据选择器/复用器, 8选1, 16SOIC

当前型号

型号： SN74F151BDR

品牌： 德州仪器

封装： 16SOIC 4.5V to 5.5V 16Pin

完全替代

编码器、解码器、复用器和解复用器 8-1-Line Data Slctr/ Mltplxr

SN74F151BD和SN74F151BDR的区别

型号： SN74F151BDRE4

品牌： 德州仪器

封装： 16-SOIC 4.5V to 5.5V 16Pin

完全替代

8 线至 1 线数据选择器/多路复用器 16-SOIC 0 to 70

SN74F151BD和SN74F151BDRE4的区别

型号： SN74F151BDRG4

品牌： 德州仪器

封装： SOIC 4.5V to 5.5V 16Pin

完全替代

8 线至 1 线数据选择器/多路复用器 16-SOIC 0 to 70

SN74F151BD和SN74F151BDRG4的区别
