SN74LS158DE4

SN74LS158DE4

TI(德州仪器) 电子元器件分类

四路2号线到1线数据SELECTIORS /多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTIORS/MULTIPLEXERS

Think of Texas Instruments" multiplexer in the event you need to reduce the number of electrical lines within your circuit. Its maximum power dissipation is 24Typ mW. This device has a maximum power dissipation of 24Typ mW. This multiplexer has a minimum operating temperature of 0 °C and a maximum of 70 °C. This device comes in tube packaging. This inverting device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.75 V, while its maximum is 5.25 V. It is made in a 4 x 2:1 configuration.

SN74LS158DE4中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 4

位数 2

电压波节 5.00 V

耗散功率 24 mW

带宽 35.0 MHz

输出电流驱动 -50.0 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 24 mW

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74LS158DE4引脚图与封装图

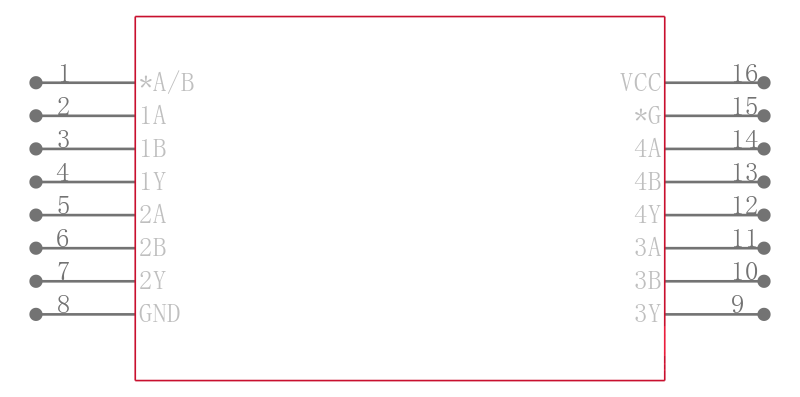

SN74LS158DE4引脚图

SN74LS158DE4引脚图

SN74LS158DE4封装图

SN74LS158DE4封装图

SN74LS158DE4封装焊盘图

SN74LS158DE4封装焊盘图

在线购买SN74LS158DE4
型号 制造商 描述 购买
SN74LS158DE4 TI 德州仪器 四路2号线到1线数据SELECTIORS /多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTIORS/MULTIPLEXERS 搜索库存
替代型号SN74LS158DE4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74LS158DE4

品牌： TI 德州仪器

封装： 16-SOIC 2Bit 4.75V to 5.25V 16Pin

当前型号

四路2号线到1线数据SELECTIORS /多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTIORS/MULTIPLEXERS

当前型号

型号： SN74LS158DRG4

品牌： 德州仪器

封装： SOIC 2Bit 4.75V to 5.25V 16Pin

完全替代

Multiplexer 1Element Bipolar 8IN 16Pin SOIC T/R

SN74LS158DE4和SN74LS158DRG4的区别

型号： SN74LS158DG4

品牌： 德州仪器

封装： SOIC 2Bit 4.75V to 5.25V 16Pin

完全替代

IC DATA SELECTOR/MUX SGL 16SOIC

SN74LS158DE4和SN74LS158DG4的区别

型号： SN74LS158D

品牌： 德州仪器

封装： SOIC 2Bit 4.75V to 5.25V 16Pin

类似代替

TEXAS INSTRUMENTS  SN74LS158D  逻辑芯片, 数据复用器, 四路, 2-1线, 16SOIC

SN74LS158DE4和SN74LS158D的区别
