SN74F138NE4
TI(德州仪器)
电子元器件分类
SN74F138NE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 1
电压波节 5.00 V
带宽 70.0 MHz
输出电流驱动 -50.0 µA
输入数 3
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 16
封装 PDIP-16
外形尺寸
宽度 6.35 mm
封装 PDIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74F138NE4引脚图与封装图

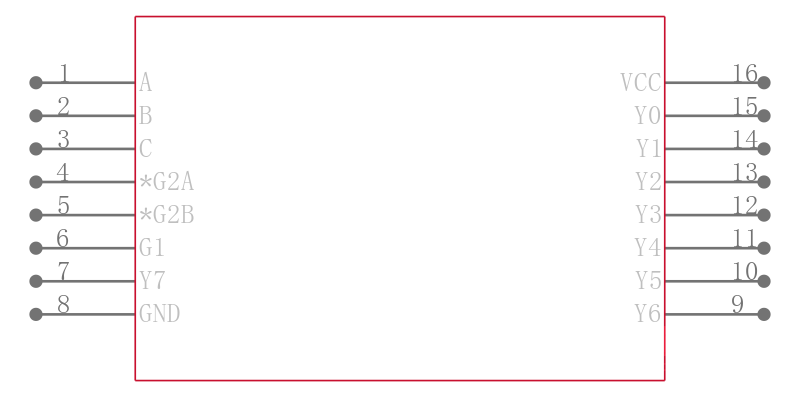

SN74F138NE4引脚图
SN74F138NE4封装图
SN74F138NE4封装焊盘图
在线购买SN74F138NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F138NE4 | TI 德州仪器 | 3 线至 8 线解码器/多路解复用器 16-PDIP 0 to 70 | 搜索库存 |
替代型号SN74F138NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F138NE4 品牌： TI 德州仪器 封装： 16-DIP 4.5V to 5.5V 16Pin | 当前型号 | 3 线至 8 线解码器/多路解复用器 16-PDIP 0 to 70 | 当前型号 |
| 型号： SN74F138N 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 16Pin | 完全替代 | TEXAS INSTRUMENTS SN74F138N 逻辑芯片, 3-8线译码器/数据选择器, 16DIP | SN74F138NE4和SN74F138N的区别 |
| 型号： N74F138N,602 品牌： 恩智浦 封装： 16-DIP | 类似代替 | 74F138 - 1-of-8 decoder/demultiplexer DIP 16Pin | SN74F138NE4和N74F138N,602的区别 |
| 型号： SN54F138J 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 16Pin | 类似代替 | 3线路至8线路解码器/多路解复用器 3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS | SN74F138NE4和SN54F138J的区别 |
