SN74ALS139D

SN74ALS139D

TI(德州仪器) 电子元器件分类

双路2号线至4线解码器/多路解复用器 DUAL 2-LINE TO 4-LINE DECODERS/DEMULTIPLEXERS

Safety is important to allow for products to safely fail, implement this from Texas Instruments to decode multiplexed or non-binary data. This decoder has a minimum operating temperature of 0 °C and a maximum of 70 °C. This device comes in tube packaging. This inverting device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.5 V, while its maximum is 5.5 V.

SN74ALS139D中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 4

触点类型 DP4T

供电电流 8.00 mA

电路数 2

位数 4

电压波节 5.00 V

带宽 75.0 MHz

输出电流驱动 -50.0 µA

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74ALS139D引脚图与封装图

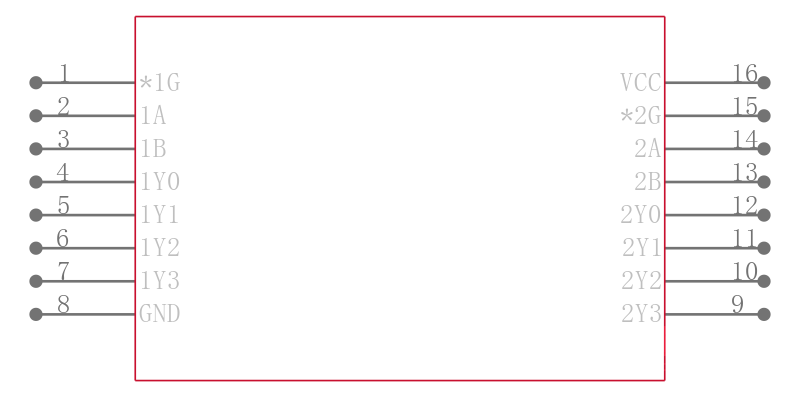

SN74ALS139D引脚图

SN74ALS139D引脚图

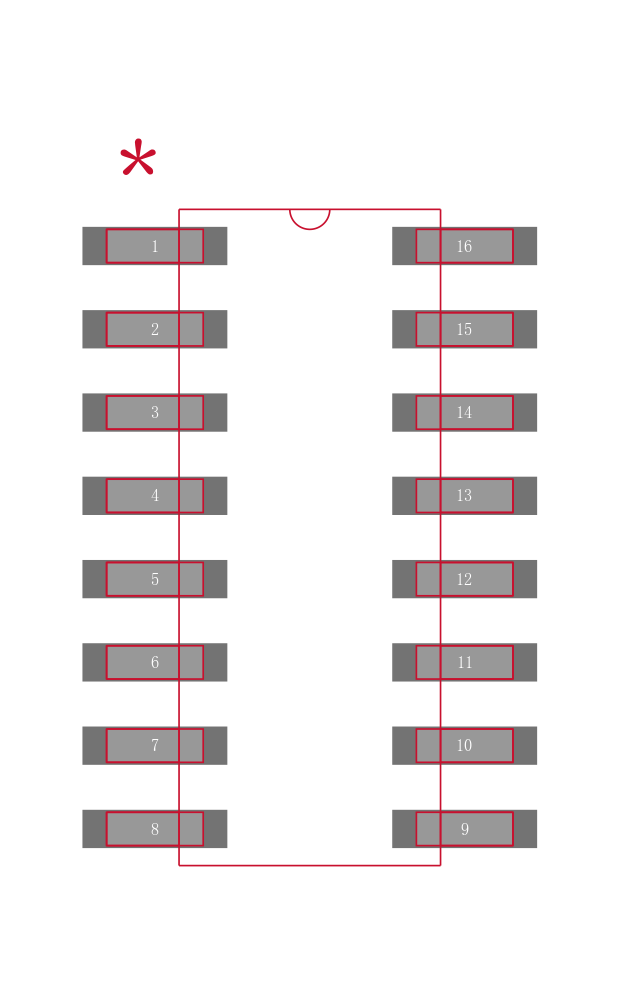

SN74ALS139D封装图

SN74ALS139D封装图

SN74ALS139D封装焊盘图

SN74ALS139D封装焊盘图

在线购买SN74ALS139D
型号 制造商 描述 购买
SN74ALS139D TI 德州仪器 双路2号线至4线解码器/多路解复用器 DUAL 2-LINE TO 4-LINE DECODERS/DEMULTIPLEXERS 搜索库存
替代型号SN74ALS139D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74ALS139D

品牌： TI 德州仪器

封装： SOIC 4Bit 4.5V to 5.5V 16Pin

当前型号

双路2号线至4线解码器/多路解复用器 DUAL 2-LINE TO 4-LINE DECODERS/DEMULTIPLEXERS

当前型号

型号： SN74ALS139DR

品牌： 德州仪器

封装： 16SOIC 4Bit 4.5V to 5.5V 16Pin

完全替代

74ALS 系列，Texas Instruments高级低功率肖特基双极逻辑 工作电压 4.5 － 5.5 兼容性：输入 TTL、输出 TTL ### 74ALS 系列

SN74ALS139D和SN74ALS139DR的区别

型号： SN74ALS139DRG4

品牌： 德州仪器

封装： 16-SOIC 4Bit 4.5V to 5.5V 16Pin

完全替代

双路2号线至4线解码器/多路解复用器 DUAL 2-LINE TO 4-LINE DECODERS/DEMULTIPLEXERS

SN74ALS139D和SN74ALS139DRG4的区别
