SN10501DBVR

SN10501DBVR

TI(德州仪器) 主动器件

高速轨至轨输出视频放大器 HIGH SPEED RAIL TO RAIL OUTPUT VIDEO AMPLIFIERS

Video Amp, 1 Voltage Feedback SOT-23-5


得捷:
IC AMP VOLTAGE FEEDBACK SOT23-5


立创商城:
SN10501DBVR


贸泽:
高速运算放大器 Lo-Distortion Hi-Spd R-to-R Otpt Oper Amp


艾睿:
OP Amp Single GP R-R O/P ±9V/18V 5-Pin SOT-23 T/R


安富利:
OP Amp Single GP R-R O/P ±9V/18V 5-Pin SOT-23 T/R


Chip1Stop:
Rail to RailLow-Distortion High-Speed Rail-to-Rail Output Operational Amplifiers OP Amp Single GP R-R O/P ±9V/18V 5-Pin SOT-23 T/R


Verical:
OP Amp Single GP R-R O/P ±9V/18V 5-Pin SOT-23 T/R


SN10501DBVR中文资料参数规格
技术参数

输出电流 100 mA

供电电流 14 mA

电路数 1

通道数 1

耗散功率 391 mW

共模抑制比 70 dB

输入补偿漂移 0.00 V/K

转换速率 750 V/μs

增益频宽积 120 MHz

输入补偿电压 25 mV

输入偏置电流 3000 nA

可用通道 S

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 170 MHz

增益带宽 120 MHz

耗散功率Max 391 mW

共模抑制比Min 70 dB

电源电压Max 18 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN10501DBVR引脚图与封装图
SN10501DBVR引脚图

SN10501DBVR引脚图

SN10501DBVR封装图

SN10501DBVR封装图

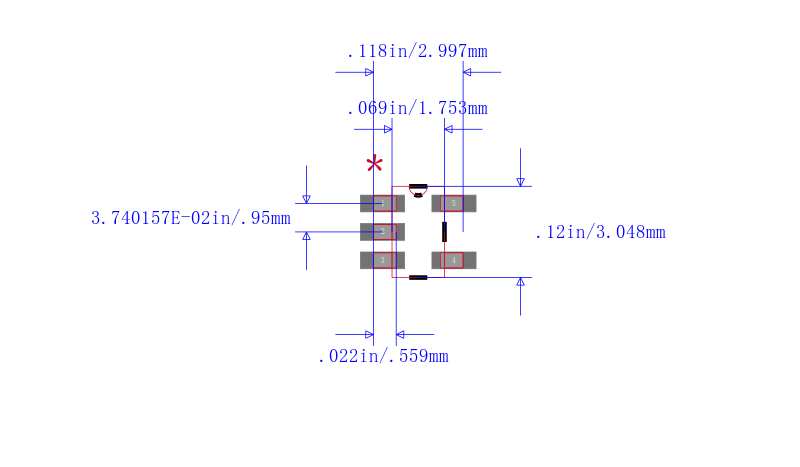

SN10501DBVR封装焊盘图

SN10501DBVR封装焊盘图
