SN75HVD3082ED

SN75HVD3082ED

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  SN75HVD3082ED  收发器, RS485 驱动器, 4.5V-5.5电源, SOIC-8

RS-485 线路驱动器和接收器,Texas Instruments


得捷:
IC TRANSCEIVER HALF 1/1 8SOIC


欧时:
Texas Instruments SN75HVD3082ED 200kbps 线路收发器, RS-485接口, 差分接收器信号, 5 V单电源, 8引脚


立创商城:
SN75HVD3082ED


e络盟:
收发器, RS485 驱动器, 4.5V-5.5电源, SOIC-8


艾睿:
Single Transmitter/Receiver RS-485 8-Pin SOIC Tube


安富利:
Single Transmitter/Receiver RS-485 8-Pin SOIC Tube


Chip1Stop:
RS-485 Low-Power RS-485 Transceiver Single Transmitter/Receiver RS-485 8-Pin SOIC Tube


TME:
Driver; line-RS232; RS422 / RS485; SO8


Verical:
Single Transmitter/Receiver RS-485 8-Pin SOIC Tube


Newark:
TRANSCEIVER RS-485, SMD, SOIC8, 5V


力源芯城:
低功耗RS-485收发器


DeviceMart:
IC LP RS-485 TXRX 8-SOIC


Win Source:
IC LP RS-485 TXRX 8-SOIC


德州仪器TI:
Low-Power Half-duplex RS-485 Transceiver


SN75HVD3082ED中文资料参数规格
技术参数

电源电压DC 4.50V min

供电电流 0.9 mA

针脚数 8

数据速率 200 kbps

驱动器/包 1

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

SN75HVD3082ED引脚图与封装图

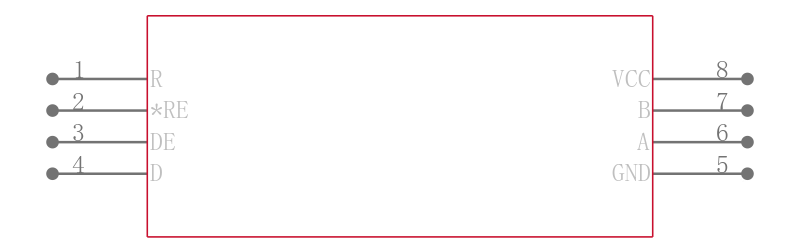

SN75HVD3082ED引脚图

SN75HVD3082ED引脚图

SN75HVD3082ED封装图

SN75HVD3082ED封装图

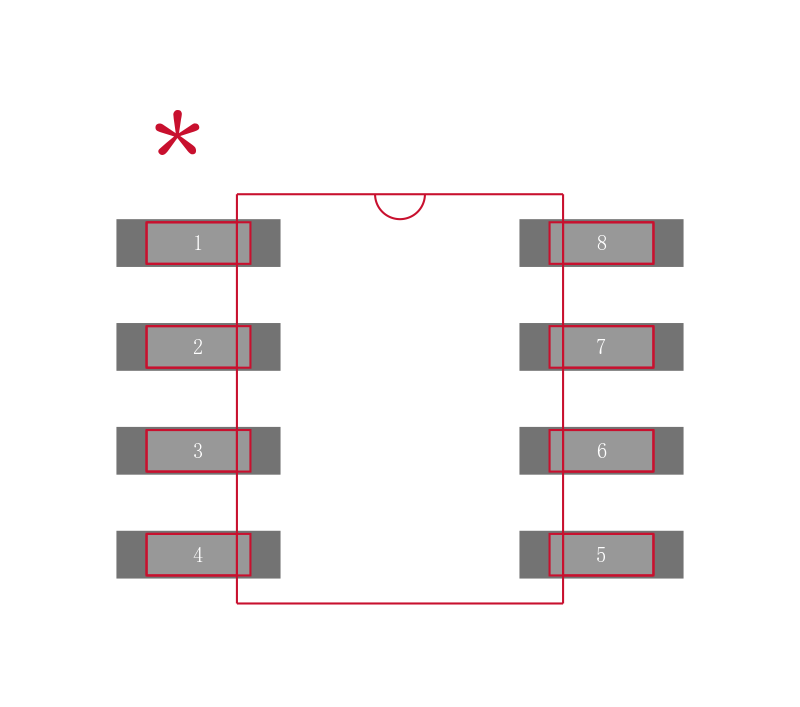

SN75HVD3082ED封装焊盘图

SN75HVD3082ED封装焊盘图

在线购买SN75HVD3082ED
型号 制造商 描述 购买
SN75HVD3082ED TI 德州仪器 TEXAS INSTRUMENTS  SN75HVD3082ED  收发器, RS485 驱动器, 4.5V-5.5电源, SOIC-8 搜索库存
替代型号SN75HVD3082ED
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN75HVD3082ED

品牌: TI 德州仪器

封装: SOIC 8Pin 4.5V 200kbps

当前型号

TEXAS INSTRUMENTS  SN75HVD3082ED  收发器, RS485 驱动器, 4.5V-5.5电源, SOIC-8

当前型号

型号: SN75HVD3082EDR

品牌: 德州仪器

封装: SOIC 8Pin

完全替代

RS-485 线路驱动器和接收器,Texas Instruments### RS-485 线路驱动器和接收器

SN75HVD3082ED和SN75HVD3082EDR的区别

型号: SN75HVD3082EDG4

品牌: 德州仪器

封装: SOIC 8Pin 4.5V 200kbps

完全替代

低功耗RS - 485收发器 LOW-POWER RS-485 TRANSCEIVER

SN75HVD3082ED和SN75HVD3082EDG4的区别

型号: SN75HVD3082EDRG4

品牌: 德州仪器

封装: SOIC 8Pin

完全替代

低功耗RS - 485收发器 LOW-POWER RS-485 TRANSCEIVER

SN75HVD3082ED和SN75HVD3082EDRG4的区别
