SN74CBTS3306D

SN74CBTS3306D

TI(德州仪器) 电子元器件分类

肖特基二极管钳位双FET总线开关 DUAL FET BUS SWITCH WITH SCHOTTKY DIODE CLAMPING

Bus Switch 1 x 1:1 8-SOIC


得捷:
IC BUS SWITCH 1 X 1:1 8SOIC


立创商城:
总线开关 单电源 4.5V~5.5V


贸泽:
数字总线开关 IC Dual FETBus Switch


艾睿:
Bus Switch 2-Element CMOS 2-IN 8-Pin SOIC Tube


安富利:
Bus Switch 2-Element CMOS 2-IN 8-Pin SOIC Tube


Chip1Stop:
Bus Switch 2-Element CMOS 2-IN 8-Pin SOIC Tube


Verical:
Bus Switch 2-Element CMOS 2-IN 8-Pin SOIC Tube


力源芯城:
双总线开关


Win Source:
IC BUS SWITCH 1 X 1:1 8SOIC / Bus Switch 1 x 1:1 8-SOIC


SN74CBTS3306D中文资料参数规格
技术参数

输出电流 64 mA

通道数 2

位数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74CBTS3306D引脚图与封装图

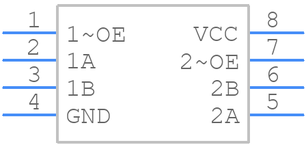

SN74CBTS3306D引脚图

SN74CBTS3306D引脚图

SN74CBTS3306D封装图

SN74CBTS3306D封装图

SN74CBTS3306D封装焊盘图

SN74CBTS3306D封装焊盘图

在线购买SN74CBTS3306D
型号 制造商 描述 购买
SN74CBTS3306D TI 德州仪器 肖特基二极管钳位双FET总线开关 DUAL FET BUS SWITCH WITH SCHOTTKY DIODE CLAMPING 搜索库存
替代型号SN74CBTS3306D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74CBTS3306D

品牌: TI 德州仪器

封装: SOIC 8Pin

当前型号

肖特基二极管钳位双FET总线开关 DUAL FET BUS SWITCH WITH SCHOTTKY DIODE CLAMPING

当前型号

型号: SN74CBTS3306DR

品牌: 德州仪器

封装: SOIC 2Bit 5V 8Pin

完全替代

数字总线开关 IC Dual FET w/Sch Clamp

SN74CBTS3306D和SN74CBTS3306DR的区别

型号: SN74CBTS3306DRE4

品牌: 德州仪器

封装: SOIC

完全替代

数字总线开关 IC Dual FET w/Sch Clamp

SN74CBTS3306D和SN74CBTS3306DRE4的区别

型号: SN74CBTS3306DRG4

品牌: 德州仪器

封装: SOIC

完全替代

数字总线开关 IC Dual FETBus Switch

SN74CBTS3306D和SN74CBTS3306DRG4的区别
