SN74CBT3257RGYR

SN74CBT3257RGYR

TI(德州仪器) 电子元器件分类

4位1 - OF- 2 FET复用器/解复用器 4-BIT 1-OF-2 FET MULTIPLEXER/DEMULTIPLEXER

多路复用器/多路分解器 4 x 2：1 16-VQFN（4x3.5）


得捷:
IC MUX/DEMUX 4 X 2:1 16VQFN


立创商城:
SN74CBT3257RGYR


德州仪器TI:
5-V, 2:1 SPDT, 4-channel general-purpose analog switch


贸泽:
Multiplexer Switch ICs 4-Bit 1-of-2 FET


艾睿:
Multiplexer/Demultiplexer Bus Switch 1-Element CMOS 8-IN 16-Pin VQFN EP T/R


安富利:
Multiplexer/Demultiplexer Bus Switch 1-Element CMOS 8-IN 16-Pin VQFN EP T/R


Chip1Stop:
Multiplexer/Demultiplexer Bus Switch 1-Element CMOS 8-IN 16-Pin VQFN EP T/R


Verical:
Multiplexer/Demultiplexer Bus Switch 1-Element CMOS 8-IN 16-Pin VQFN EP T/R


Win Source:
Multiplexer/Demultiplexer 4 x 2:1 16-VQFN 4x4


SN74CBT3257RGYR中文资料参数规格
技术参数

电源电压DC 4.00V ~ 5.50V

输出接口数 4

触点类型 SPDT

通道数 4

位数 8

传送延迟时间 250 ps

极性 Non-Inverting

电压波节 5.00 V

带宽 200 MHz

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 VQFN-16

外形尺寸

长度 4 mm

宽度 3.5 mm

高度 0.8 mm

封装 VQFN-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74CBT3257RGYR引脚图与封装图
SN74CBT3257RGYR引脚图

SN74CBT3257RGYR引脚图

SN74CBT3257RGYR封装图

SN74CBT3257RGYR封装图

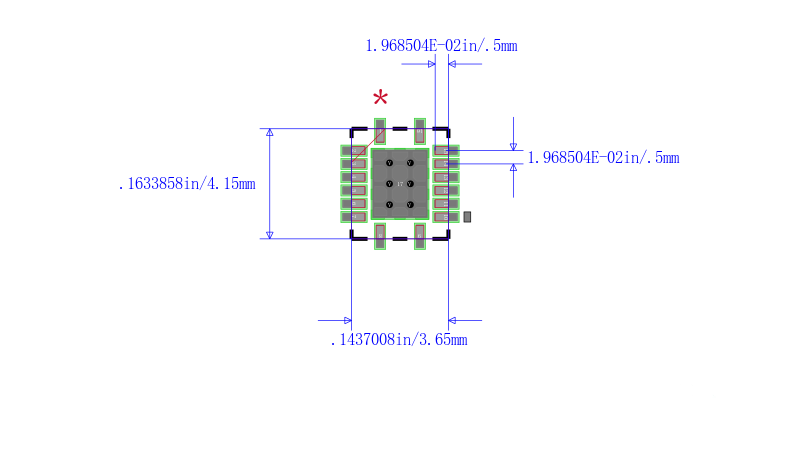

SN74CBT3257RGYR封装焊盘图

SN74CBT3257RGYR封装焊盘图

在线购买SN74CBT3257RGYR
型号 制造商 描述 购买
SN74CBT3257RGYR TI 德州仪器 4位1 - OF- 2 FET复用器/解复用器 4-BIT 1-OF-2 FET MULTIPLEXER/DEMULTIPLEXER 搜索库存
替代型号SN74CBT3257RGYR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74CBT3257RGYR

品牌： TI 德州仪器

封装： QFN 4Bit 4V to 5.5V 16Pin

当前型号

4位1 - OF- 2 FET复用器/解复用器 4-BIT 1-OF-2 FET MULTIPLEXER/DEMULTIPLEXER

当前型号

型号： SN74CBT3257RGYRG4

品牌： 德州仪器

封装： 16-VFQFN 4Bit 4V to 5.5V 16Pin

完全替代

4位1 - OF- 2 FET复用器/解复用器 4-BIT 1-OF-2 FET MULTIPLEXER/DEMULTIPLEXER

SN74CBT3257RGYR和SN74CBT3257RGYRG4的区别

型号： SN74CBT3253CRGYR

品牌： 德州仪器

封装： QFN 2Bit 4V to 5.5V 16Pin

类似代替

DUAL- OF- 4 1 FET多路复用器/ 5 -V BUS开关- 2 -V UNDERRSHOOT保护 DUAL 1-OF-4 FET MULTIPLEXER / DEMULTIPLEXER 5-V BUS SWITCH WITH-2-V UNDERRSHOOT PROTECTION

SN74CBT3257RGYR和SN74CBT3253CRGYR的区别

型号： SN74CBT3253RGYR

品牌： 德州仪器

封装： QFN 2Bit 4V to 5.5V 16Pin

类似代替

1 -OF- 4双FET的复用器/解复用器 DUAL 1-OF-4 FET MULTIPLEXER/DEMULTIPLEXER

SN74CBT3257RGYR和SN74CBT3253RGYR的区别
