SN74CBTD3384DGVR

SN74CBTD3384DGVR

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  SN74CBTD3384DGVR  芯片, FET开关, 带电平转换器, 10位, TVSOP-24

74CBT 系列，Texas Instruments

### 74CBT 系列


得捷:
IC BUS SWITCH 5 X 1:1 24TVSOP


立创商城:
SN74CBTD3384DGVR


德州仪器TI:
5-V, 1:1 SPST, 10-channel general-purpose FET bus switch with 2 control inputs & level shifting


欧时:
Texas Instruments CBT系列 总线开关 SN74CBTD3384DGVR, 5 x 1:1配置, 10输出, 4.5 → 5.5 V电源, 24引脚


贸泽:
Digital Bus Switch ICs 10bit FET w/Lvl Shft


e络盟:
TEXAS INSTRUMENTS  SN74CBTD3384DGVR  芯片, FET开关, 带电平转换器, 10位, TVSOP-24


艾睿:
Bus Switch 2-Element CMOS 10-IN 24-Pin TVSOP T/R


安富利:
Bus Switch 2-Element CMOS 10-IN 24-Pin TVSOP T/R


Chip1Stop:
Bus Switch 2-Element 5-IN 24-Pin TVSOP T/R


Verical:
Bus Switch 2-Element CMOS 10-IN 24-Pin TVSOP T/R


Newark:
# TEXAS INSTRUMENTS  SN74CBTD3384DGVR  FET SWITCH W/ LVL SHFTR, 10BIT, TVSOP-24


DeviceMart:
IC 10-BIT FET BUS SW 24-TVSOP


SN74CBTD3384DGVR中文资料参数规格
技术参数

电源电压DC 4.50V min

输出电流 64 mA

触点类型 SPST

供电电流 250 mA

针脚数 24

位数 10

传送延迟时间 250 ps

极性 Non-Inverting

带宽 20.0 MHz

输入数 10

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TVSOP-24

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TVSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74CBTD3384DGVR引脚图与封装图

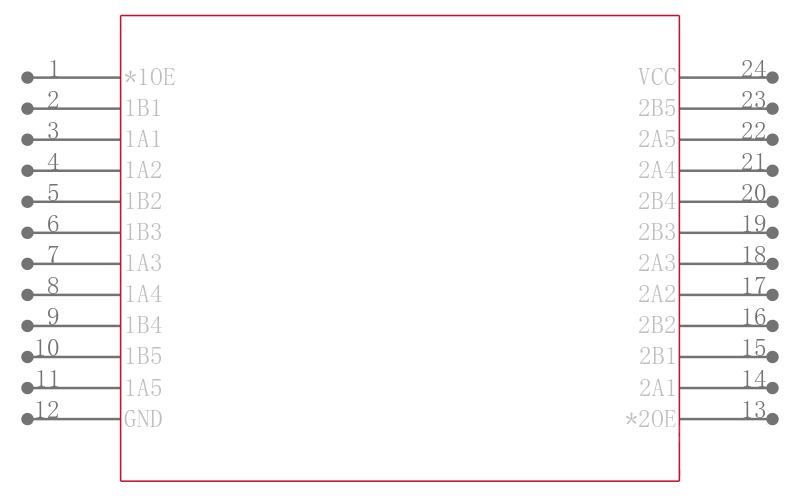

SN74CBTD3384DGVR引脚图

SN74CBTD3384DGVR引脚图

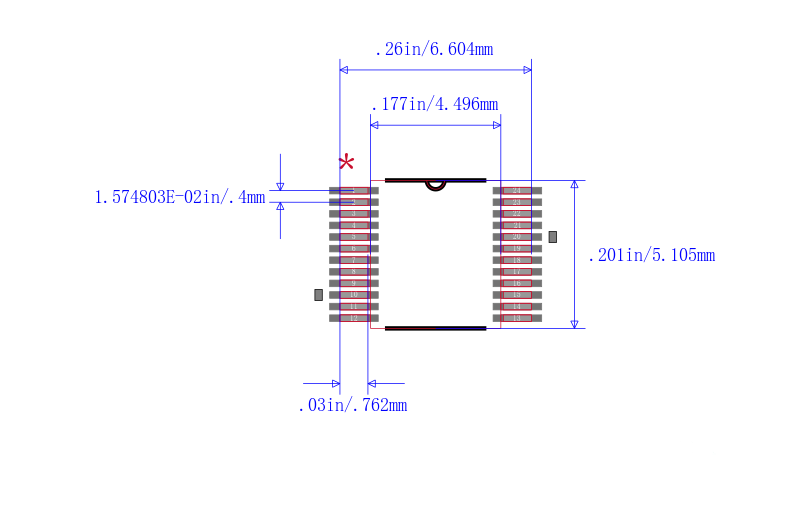

SN74CBTD3384DGVR封装图

SN74CBTD3384DGVR封装图

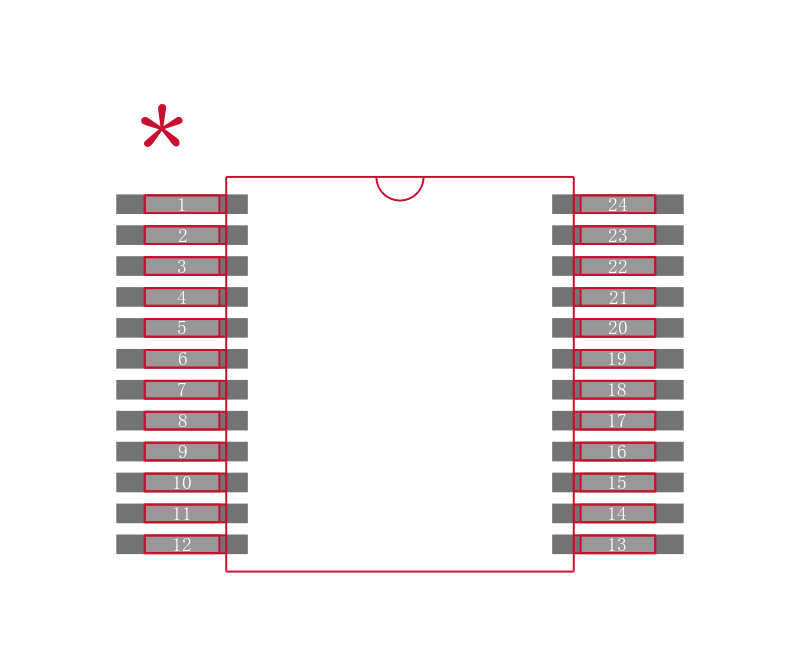

SN74CBTD3384DGVR封装焊盘图

SN74CBTD3384DGVR封装焊盘图

在线购买SN74CBTD3384DGVR
型号 制造商 描述 购买
SN74CBTD3384DGVR TI 德州仪器 TEXAS INSTRUMENTS  SN74CBTD3384DGVR  芯片, FET开关, 带电平转换器, 10位, TVSOP-24 搜索库存
替代型号SN74CBTD3384DGVR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74CBTD3384DGVR

品牌： TI 德州仪器

封装： TVSOP 10Bit 4.5V 24Pin

当前型号

TEXAS INSTRUMENTS  SN74CBTD3384DGVR  芯片, FET开关, 带电平转换器, 10位, TVSOP-24

当前型号

型号： SN74CBTD3384PW

品牌： 德州仪器

封装： TSSOP 10Bit 4.5V 24Pin

完全替代

TEXAS INSTRUMENTS  SN74CBTD3384PW  逻辑芯片, FET总线开关, 带电平转换, TSSOP-24

SN74CBTD3384DGVR和SN74CBTD3384PW的区别

型号： SN74CBTD3384CPWR

品牌： 德州仪器

封装： TSSOP 10Bit 4.5V 24Pin

类似代替

TEXAS INSTRUMENTS  SN74CBTD3384CPWR  芯片, 总线开关, 10位, 24-TSSOP

SN74CBTD3384DGVR和SN74CBTD3384CPWR的区别

型号： SN74CBTD3384CPW

品牌： 德州仪器

封装：

类似代替

TEXAS INSTRUMENTS  SN74CBTD3384CPW  逻辑芯片, 总线开关, FET, 10位, 24TSSOP

SN74CBTD3384DGVR和SN74CBTD3384CPW的区别
